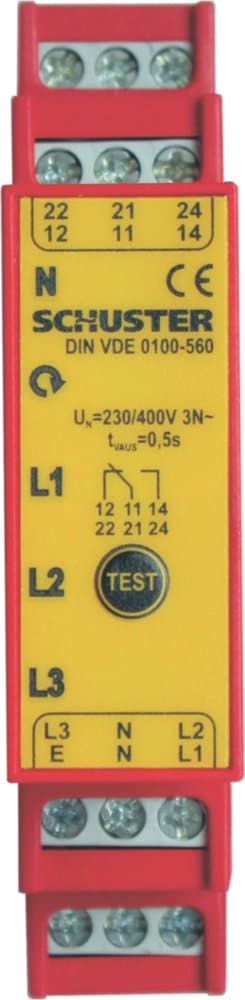

Netzwächter DSÜ 06 (400 V)

Netzwächter DSÜ 06 (400 V)

Die Baugruppe DSÜ 06 dient zur Überwachung einer 3-phasigen Netzspannung mit angeschlossenem N-Leiter.

Folgende Störungen werden erkannt und optisch signalisiert:
• Drehfeld falsch
• N gestört
• Phase(n) gestört (eine Phase oder mehrere Phasen weisen Unterspannung auf)

Die Spannungsschwellen sind bei 400 V auf -20 % (fällt ab) bzw. -15 % (zieht an) fest eingestellt.

Artikel-Nr.:: AC0031

Leistungsmerkmale

Eingänge: L1, L2, L3; E und N für Einphasenanschluss
Meldekontakte: 2 x potenzialfreier Wechsler, max. 5 A Belastung
Klimafestigkeit (DIN EN 0160/IEC 68) F / DIN 40040
Berührungsschutz: finger- und handrückensicher
Befestigung: 35 mm Hutschiene DIN EN 50022
Überspannungskategorie (VDE 0100): III
EMV-Verträglichkeit: nach IEC 801 Teil 1-4
Leistungsaufnahme < 1 VA

Technische Daten

Betriebsspannung
Anschluss
Schnittstelle
Leistungsaufnahme
Betriebsspannung: 24 V DC +/-15%
Nennspannung: V AC
Netzspannung
Nennfrequenz
Batterie
Ausgangsspannung
Kontaktbelastung Relais
Überbrückungszeit: h
max. Stromkreise
Umschaltbetrieb
Leuchtmittel
Überwachung
Montage
Rel. Luftfeuchte
Schutzart
Schutzklasse
Gehäuse
Farbe
Material: Isolierteile Kunststoff (halogen- und phosphorfrei)
Gewicht
Erkennungsweite
Umgebungstemperatur: -20 °C ... 60 °C
Abmessungen: B: 17 mm H: 90 mm T: 71 mm
Einbaumaß

Zulassung
Eingänge
