Leistungsmerkmale
- Zur Verwendung in Anlagen nach DIN 5035/4844 und DIN EN 50172 (VDE 0108-100)
- Busanschluss – RS 485
- Anschluss – LAN CAT 7
- Schutzklasse II

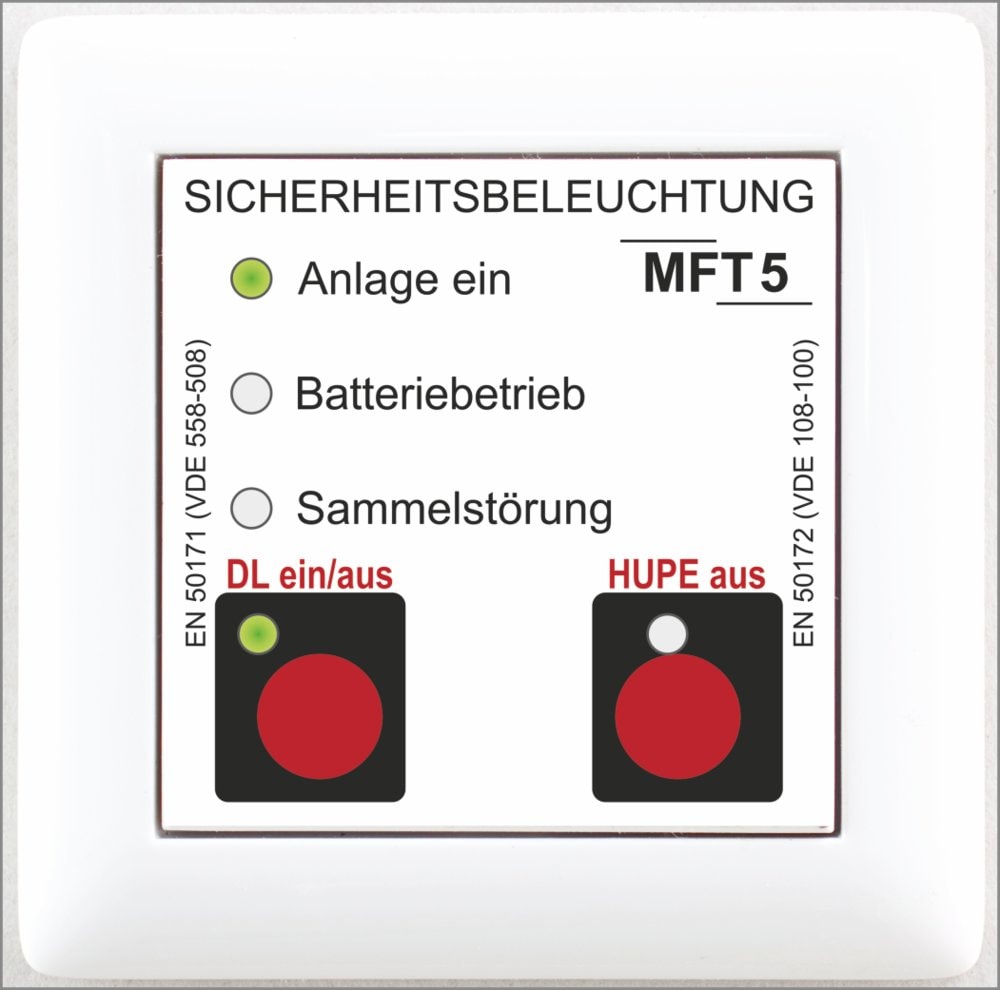

Bus-Meldetableau MFT 5
Melde- und Fernsteuerungstableau nach DIN EN 50172 (VDE 0108 Teil 100) zur externen Meldung der Betriebszustände der Anlage mit folgenden Anzeigen und Funktionen:
• Anlage EIN
• Batteriebetrieb (optisches und akustisches Signal)
• Sammelstörmeldung
• Dauerlicht EIN- / AUS schalten (Taster 2 Sekunden drücken)
• Hupe ausschalten zum Quittieren eines akustischen Signals
Bei Aderbruch oder Busstörung werden die DL-Leuchten automatisch eingeschaltet. Zusätzlich blinken alle LEDs im Sekundentakt und die Hupe ertönt. Über den Taster „HUPE AUS“ kann das akustische Signal quittiert werden.
Das Meldetableau MFT 5 ist in den Varianten Unterputz und Aufputz (inkl. Gehäuse) erhältlich.
- Artikel-Nr.:
- AC0005
Technische Daten
- Betriebsspannung
- Anschluss
- Schnittstelle
- Leistungsaufnahme
- Betriebsspannung
- 24 V DC +/-15%
- Nennspannung
- V AC
- Netzspannung
- Nennfrequenz
- Batterie
- Ausgangsspannung
- Kontaktbelastung Relais
- h
- max. Stromkreise
- Umschaltbetrieb
- Leuchtmittel
- Überwachung
- Montage
- Rel. Luftfeuchte
- Schutzart
- IP 20
- Schutzklasse
- Gehäuse
- Farbe
- Material
- Gewicht
- Erkennungsweite
- Umgebungstemperatur
- 0 °C ... 40 °C
- Abmessungen
- B: 80 mm H: 80 mm
- Einbaumaß
- Zulassung
- Eingänge
