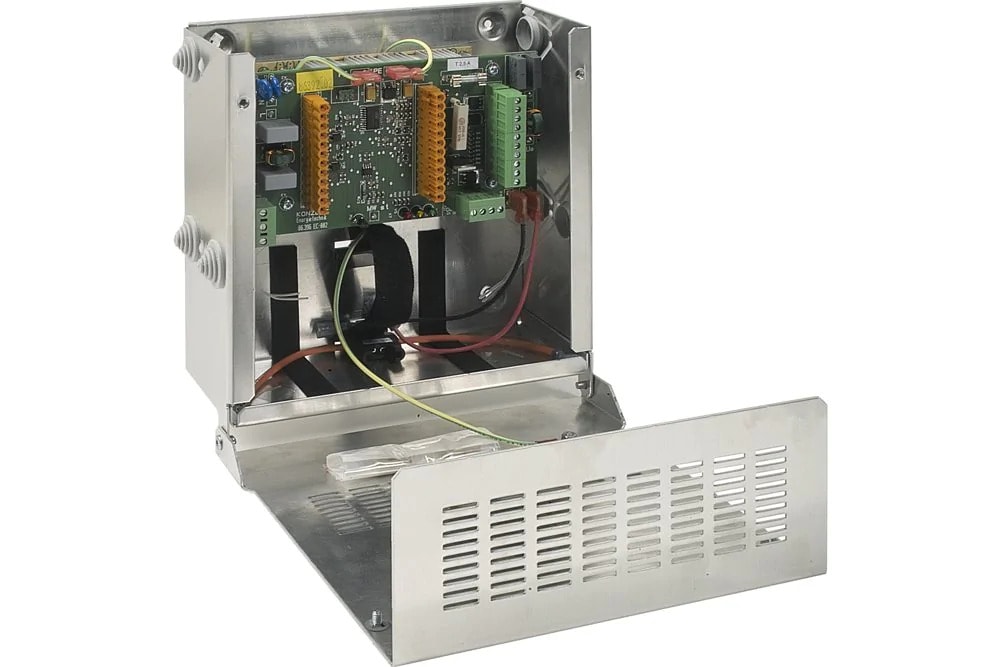

Energiebox DCU 2401 V2

805685.10 | Energiebox DCU 2401 V2

Zur Spannungsversorgung einzelner Alarmierungs- und Meldebereiche. Im Gehäuse können zwei Akkumulatoren bis max. 2,1 Ah und ein optionaler Alarmierungskoppler (Art.Nr. 808623) untergebracht werden. Der Alarmierungskoppler kann direkt auf die Adapterplatine gesteckt und die Meldergruppen des Kopplers zur Störungsüberwachung verwendet werden. Der Alarmierungskoppler meldet Störungen der Netz- oder Akkuspannung über den esserbus an die Brandmelderzentrale. Über die zwei Relais des Kopplers kann die Spannung der Energiebox - überwacht gem. EN 54-13 - direkt auf konventionelle Alarmierungseinrichtungen geschaltet werden.

Artikel-Nr.:
805685.10

Leistungsmerkmale

  • Raumsparende Energieversorgung
  • Zwei autark programmierbare Relaisausgänge
  • Überwachbar nach EN54-13
  • Betrieb auf Ringbusleitung mit optionalem Alarmierungskoppler
  • Einsatz als Energieversorgung für einen Alarmierungsbereich
  • Kein Funktionserhalt der Leitungswege erforderlich
  • Inkl. Notstromversorgung 24V/DC 2,1AH
  • Störungsanzeige an BMZ über Alarmierungskoppler für Netz- & Akkustörung
  • Flexible Nutzung der Steuerausgänge

Technische Daten

Nennspannung
230 V AC
Nenneingangsspannung
Nenneingangsstrom
Welligkeit
Ausgangsleistung *8
Ausgangssicherung
Ausgangsspannung
Effizienz
Art der Installation
Vorschriften
Überspannungskategorie
Schutzklasse
Installationsort
Nennfrequenz
47 Hz ... 63 Hz
Nennstrom
0,4 A inkl.Alarmierungskoppler
Betriebsspannung
Ausgangsspannung
27 V DC
Ausgangsstrom
Ausgangsstrom
max. 1,4 A
Ausgangsnennstrom
A
Ruhestrom

Stromaufnahme
Strom für ext. Verbraucher
A
Akkukapazität
Notstromversorgung
V DC
Kontaktbelastung Relais
Wirkungsgrad
%
Kühlung
Umgebungstemperatur
-5 °C ... 40 °C
Lagertemperatur
-25 °C ... 45 °C
Rel. Luftfeuchte
< -95 %
Schutzart
IP 30
Gehäuse
Aluminium
Farbe
Gewicht
Gewicht
ca. 3 kg inkl. 2 Akkumulatoren 12 V DC/2,1 Ah

Kabellänge
m
Abmessungen
B: 205 mm H: 218 mm T: 88 mm
Einbaumaß

Leistungserklärung
Zulassung
EN 54-4

Zubehör

808623 esserbus-Alarmierungskoppler
805686 Störungsrelais DCU 2401
808624 Abschlusselement EOL-O

Lieferumfang

Wird ohne Akkumulatoren geliefert. Diese müssen gesondert bestellt werden.
