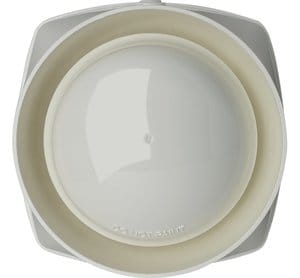

IQ8Alarm Plus/Sp Akustischer Sprachsignalgeber, weiß /Sondersprache

807322W.SV98 | IQ8Alarm Plus/Sp Akustischer Sprachsignalgeber, weiß /Sondersprache

Wie 807322W, jedoch mit individueller Zusammensetzung von bis zu 5 Landessprachen.Adressierbarer, vollständig busversorgter und kurzschluss-/unterbrechungstoleranter akustischer Sprachsignalgeber gemäß EN 54-3 mit integrierten Sprachdurchsagen und Signaltönen zur akustischen Alarmierung.

Mit bis zu 20 verschiedenen programmierbaren Signaltönen inklusive DIN-Ton gemäß DIN 33404‑3.

Sprachalarm mit 5 vorprogrammierten Alarmtexten in 5 Landessprachen.

Die Lautstärke kann in 8 Stufen geregelt werden.

Auswahl bzw. Kombination der Alarmtexte und Signaltöne sowie die Lautstärkeeinstellung erfolgen mit Programmiersoftware tools 8000.

Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.

Optional kann der IP Sockel 806201 mit seitlicher Kabeleinführung und höherem Spritzwasserschutz eingesetzt werden.

Artikel-Nr.:
807322W.SV98
VdS-Anerkennung:
G 218071

Leistungsmerkmale

  • Vollständig busversorgter Alarmgeber
  • esserbus®-PLus-Funktionalität
  • Energieeffizient
  • Bis zu 24 Signalgeber pro esserbus®-PLus
  • Jeder Signalgeber mit integriertem Trenner
  • Synchrone Ansteuerung


Eigenschaften Akustik:
  • EN 54-3 konform
  • Hoher Schalldruck
  • Lautstärke über tools 8000 in 8 Stufen programmierbar
  • 20 verschiedene Signaltöne, inkl. DIN-Ton
  • Multilinguale Sprachalarmierung in 5 unterschiedlichen Landessprachen
  • Unterschiedliche Sprachbausteine für Alarmierung, Evakuierung und Testalarm programmierbar
  • Sprachalarmierung, 5 vorprogrammierte Alarmtexte und weitere landestypische Alarmierungssignale

Technische Daten

Optik
Lastfaktor Optik
Blitzfrequenz
Blitzenergie
Blitzfarbe
Lichtstärke


Signalisierungsbereich
Montage
Spezifikation
Akustik
Lastfaktor Akustik
4
Schallpegel
90 db(A) +/- 2 dB @ 1 m / @ 90° / @ DIN Ton, für Sprache &Ton

97 db(A) +/- 2 dB @ 1 m / @ 90° / @ DIN Ton, nurTon
Schallpegel @ 12 V DC
Schallpegel
Montage
Spezifikation
EN 54-3: 2001 / A1: 2002 / A2 : 2006 / -17: 2005

EN 54-3 akustischer Signalgeber

EN 54-3 akustischer Sprachsignalgeber
Max. Eingangsspannung (Ui)
V DC
Max. Eingangsstrom (Ii)
mA
Max. Ausgangsstrom (Io)
mA
Max. innere Kapazität (Ci)
Baumusterprüfbescheinigung
Ex-Kategorie
Ex-Schutz

Spezifikation
Allgemeine technische Daten:
Betriebsspannung
14 ... 42 V DC (über esserbus®-PLus)

Betriebsspannung
V DC
Betriebsspannung
Ruhestrom
mA

Ruhestrom @ 9 V DC
μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
55 μA
Ruhestrom @ BMZAkku
ca. 300 μA @ 42 V
Ruhestrom @ BMZAkku
Ruhestrom
μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC
mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation
mA
Leistungsaufnahme
Lastfaktor gesamt
Lastfaktor
Anschlussklemmen
max. 1,5 mm² (AWG 30-14)
Überwachungsfläche
Überwachungshöhe
Luftgeschwindigkeit
Anwendungstemperatur
Umgebungstemperatur
-10 °C ... 55 °C
Lagertemperatur
-25 °C ... 75 °C
Rel. Luftfeuchte
< 95 % (ohne Betauung)
Rel. Luftfeuchte
Schutzart
IP 43 *2

IP 56 mit IP Sockel 806201 *3
Gehäuse
Kunststoff PC (Polycarbonat)
Material

Montage
Montagehöhe Wand
Kategorie
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Montagehöhe
m
Farbe
weiß, ähnlich RAL 9010

Gewicht
ca. 300 g (mit Sockel)
Warntongeberspezifikation
DIBt-Zulassung
Kabeldurchmesser
mm
Kabeleinführung
Abmessungen
Ø: 112 mm T: 78 mm
Einbaumaß
Ø: 112 mm T: 93 mm (mit IP Sockel)

Leistungserklärung
DoP-21430171215

Zubehör

806201 IP Sockel, weiß

Zusätzliche Informationen

Verwendung des tiefen IP Sockels reduziert die dB Ausgabe um durchschnittlich 3 dB

*2 IP 21C gem. EN 54-3 / -23

*3 Verwendung des Sockels gem. EN 54-3/-23 nach Abschluss des Anerkennungsverfahrens

Ersatz für Art.-Nr. 807322.SV98

Für Bestellungen bitte die im Anhang abgedruckten „Bestellinformationen für Alarmgeber IQ8Quad und IQ8Alarm Plus“ beachten.

Stornierung und Rücknahme sind ausgeschlossen.

Als Teil unseres Engagements, haben wir eine Online-Planungshilfe bereitgestellt, die Ihnen helfen soll, die richtige Lösung für Ihre spezifischen Anwendungsanforderungen leicht zu identifizieren und auszuwählen: "Maxpector VAD Auswahlhilfe - IQ8Alarm Plus".

Identifizieren Sie das richtige Gerät in Übereinstimmung mit EN54-23. Um Ihre Anforderungen an visuelle Alarmgeräte (VAD) in Übereinstimmung mit der Norm EN54-23 zu ermitteln, haben wir einen benutzerfreundlichen Online-Leitfaden zur Geräteauswahl entwickelt. Geben Sie einfach die Raumabmessungen, die Blitzfrequenz, die Lichtfarbe und optionale Funktionen wie z.B. Blitz/Ton oder Blitz/Sprache ein und das Tool hilft Ihnen, die Anzahl der für Ihren Raum erforderlichen VADs abzuschätzen.

Diese nützliche Auswahlhilfe umfasst die intelligenten IQ8Alarm Plus-Geräte und bietet eine zentrale Anlaufstelle für die Auswahl von VAD. Link: https://esser.maxpector.com/

Lieferumfang

Programmiert mit einer individuellen Zusammensetzung von bis zu 5 Landessprachen.

Produktdatenblatt

Version: 07.2024

Sprache:
Deutsch
Format:
pdf
