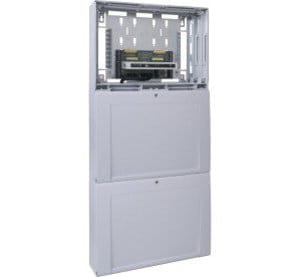

FlexES control FX18 NF

FX808397/02 | FlexES control FX18 NF

FlexES control is het innovatieve en flexibele redundante brandmeldsysteem voor middelgrote tot grote objecten. FlexES control FX18 NF beschikt over software support voor 18 ringlussen en heeft een neutraalfront.

FlexES control is een zeer flexibel brandmeldsysteem met 1 tot 18 ringlussen en een cascadeerbare voeding, welke het ontwerp- en installatierisico sterk vermindert. De klant koopt enkel de hardware- en softwarefunctionaliteit die op dat moment benodigd is, maar heeft alle flexibiliteit in handen door de mogelijkheid om de functionaliteit op een later moment uit te breiden. FlexES control is gebaseert op 6 verschillende modulen, die volgens het plug & play-principe eenvoudig en snel te moneren, te vervangen en uit te breiden zijn. Het systeem is volledig op maat samen te stellen.

Artikelnr.:
FX808397/02
Goedkeuring:
VdS G209207

Eigenschappen

  • Aanpassing functionaliteit door software upgrades
  • Cascadeerbare voeding
  • Combinatie gebruik esserbus en esserbus-PLus
  • Design
  • ESSER data protocol on board
  • Neutraalfront
  • Modulair hard- en software systeem
  • Plug & play modulen
  • Remote functionaliteit
  • Tot 18 ringlussen esserbus-PLus mogelijk
  • Verschillende folies in te leggen
  • Winnaar Git Security Award 2010

Technische gegevens

nominale spanning
230 V AC
Zertifizierung
Leistungsaufnahme und DAS-Ausgang unter 48 V
Leistungsaufnahme und DAS-Ausgang unter 24 V
DAS Ausgangsspannung (nur positive Sicherheit)
Eingang der Spannungsversorgung
Spannungsfernbedienungseingang mit Spannungsemission
Spannung_Fernbedienungseingang mit Stromunterbrechung
nominale spanning
netfrequentie
50 Hz ... 60 Hz
nominale frequentie
Hz
nominale stroom
0,8 A
bedrijfsspanning
bedrijfsspanning
V DC
bedrijfsspanning
uitgangsspanning
24 V DC
Nennstrom_Text
uitgangsspanning
uitgangsstroomsterkte
uitgangsstroom
ruststroom
ongeveer 192 mA (centrale zonder bediendeel)

ongeveer 348 mA (centrale met bediendeel)
ruststroom @ 12 V DC
stroomverbruik
stroomverbruik
Stroomverbruik @ 12 V DC
Stroomverbruik @ 24 V DC
alarmstroom
max. stroomverbruik (externe verbruiker)
3 A
Belastbarkeit pro Ausgang
opgenomen vermogen
W
type accu
accu-capaciteit

resolutie
contactbelasting relais
contactbelasting
aansluitklemmen
draagkracht
N
kabelinvoer
toepassingstemperatuur
omgevingstemperatuur
-5 °C ... 45 °C
opslagtemperatuur
-10 °C ... 50 °C
Umgebungsbedingungen
luchtvochtigheid
luchtvochtigheid
beschermklasse
behuizing
ABS
materiaal
kleur
grijs gelijk aan Pantone 538

kleur front
hoogte
gewicht
gewicht
ongeveer 15,1 kg (incl. neutraal front)
Gewicht
ongeveer 15,1 kg (incl. bediendeel)
FO-Connector
kabellengte
m
Kabel
afmetingen
B: 450 mm H: 960 mm D: 185 mm


DoP verklaring
specificatie
Zulassung
spanningsverzorging
Ausgangsspannung typisch
uitgangsvermogen
W
Stromaufnahme max.
Akkumulator
ingangen
uitgangen
Luftfeuchtigkeit
Montageart
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Versorgungsspannung
V
Versorgungsspannung_a
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Extra informatie

Uit te breiden tot een maximum van 18 modulen. Ruimte voor benodigde accu´s bij een of meer uitbreidingen.

Geleverde onderdelen

Behuizing inclusief 1 x Neutraalfront, 2 x Uitbreidingsmoduul 1 en 2, 2 x Accu 24 Ah, Software licentie voor 18 ringlussen
