Eigenschappen
- Geintegreerde isolator
- Programmeerbare relais
- Max. 100 eenheden per brandmeldcentrale
- Max. 31 eenheden per ringlus
- IP40

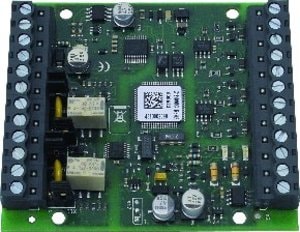

esserbus alarmeringseenheid
De esserbus alarmeringseenheid is bedoeld voor het inlezen van contacten van b.v. lineaire brandmelders, sprinklerinstallaties en drukknoppen op een bedieningspaneel ontruimingsalarm. Tevens kunnen (bewaakte) sturingen worden verricht.
De esserbus alarmeringseenheid is een busdeelnemer op de ringlus. De eenheid biedt de mogelijkheid tot het aansluiten van 4 standaard groepen en 2 (bewaakte) relais. Op de standaard groepen kunnen automatische brandmelders uit de 9000/9100 serie, handbrandmelders, melders voor speciale toepassingen en contacten van een sprinklerinstallatie (brand en technisch alarm) worden aangesloten.
- Artikelnr.:
- 808623
- Goedkeuring:
- G210020
Technische gegevens
- nominale spanning
- V AC
- nominale spanning
- bedrijfsspanning
- 10 ... 28 V DC
- externe spanningsverzorging
- netfrequentie
- nominale stroom
- A
- ruststroom
- ruststroom @ 12 V DC
- ongeveer 12 mA
- ruststroomverbruik bij 19VDC
- alarmstroom
- alarmstroom
- stroomverbruik
- Stroomverbruik @ 12 V DC
- Stroomverbruik @ 24 V DC
- contactbelasting relais
- aantal melders per groep
- Inbedrijfstatus
- alarmdisplay
- aansluitklemmen
- toepassingstemperatuur
- omgevingstemperatuur
- -10 °C ... 50 °C
- opslagtemperatuur
- -25 °C ... 75 °C
- luchtvochtigheid
- < 95 %
- luchtvochtigheid
- beschermklasse
- IP 40 (in behuizing)
- behuizing
- kleur
- gewicht
- ongeveer 28 g
- gewicht
- Gewicht
- afmetingen
- B: 82 mm H: 72 mm D: 20 mm
- DoP verklaring
- DoP-21057130701
Downloads
Aansluitschema 8623 analoog
- Documentextensie:
- File Size:
- 40 kB
manual 8623 D E
- Doc_Artikelnummer:
- manual 8623 D E
- Documentextensie:
- File Size:
- 321 kB
