Eigenschappen
- IP 43
- 1 alarmingang en 1 relaisuitgang
- Test en reset functie
- Kabellengte tot wel 500m 2x 0,8 mm
- Geintegreerde isolator
- Max. 127 IQ8TAL adreseenheden per analoge ringlus

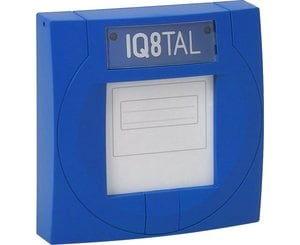

Adreseenheid IQ8TAL
Adreseenheid IQ8TAL voor het melden van een brand- of een technisch alarm (TAL).
De adreseenheid wordt op de ringlus aangesloten en hierdoor ook direct gevoed. De IQ8TAL bevat een geïntegreerde isolator, een bewaakte ingang en een potentiaalvrij relais. De IQ8TAL bevat tevens een test- en reset-functie door middel van een sleutel, dit maakt de adreseenheid zeer onderhoudsvriendelijk.
- Artikelnr.:
- 804868
- Goedkeuring:
- G209138
Technische gegevens
- nominale spanning
- V AC
- nominale spanning
- bedrijfsspanning
- externe spanningsverzorging
- netfrequentie
- nominale stroom
- A
- ruststroom
- ruststroom @ 12 V DC
- ruststroomverbruik bij 19VDC
- ongeveer 45 μA
- alarmstroom
- alarmstroom
- stroomverbruik
- Stroomverbruik @ 12 V DC
- Stroomverbruik @ 24 V DC
- contactbelasting relais
- aantal melders per groep
- Inbedrijfstatus
- alarmdisplay
- rood LED
- aansluitklemmen
- max. 2,5 mm² (AWG 26-14)
- toepassingstemperatuur
- -20 °C ... 70 °C
- omgevingstemperatuur
- opslagtemperatuur
- -30 °C ... 75 °C
- luchtvochtigheid
- < 95 %
- luchtvochtigheid
- beschermklasse
- IP 43, IP 55 met afdekplaat 704965
- behuizing
- PC/ASA Kunststof
- kleur
- blauw (vergelijkbaar met RAL 5015)
- gewicht
- ongeveer 110 g
- gewicht
- Gewicht
- afmetingen
- B: 88 mm H: 88 mm D: 21 mm
- B: 88 mm H: 88 mm D: 57 mm (incl. opbouwadapter)
- DoP verklaring
- DoP-20792130701
Accessoires
4981 Opbouwadapter
Extra informatie
Alleen voor centrales IQ8Control en FlexES control.
Voor opbouwmontage is de opbouwadapter type 4981 nodig.
Voor een hogere IP waarde is het type 4868IP beschikbaar, IP 54.
Geleverde onderdelen
De adreseenheid IQ8TAL 804868 is compleet geassembleerd.
