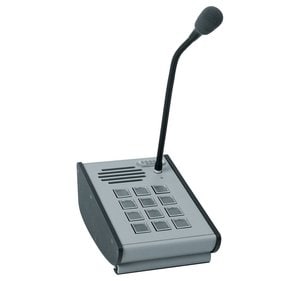

ESSER VARIODYN D1 Bedieningspaneel DCS15

ESSER VARIODYN D1 Bedieningspaneel DCS15

Het bedieningspaneel DCS15 dient voor de selectie van zones en het verspreiden van mededelingen en diverse geluiden en/of alarmen. Het bedieningspaneel DCS15 beschikt over 12 vrij configureerbare druk- toetsen, 13 LEDs en een bewaakte zwanenhals microfoon met nierkarakteristiekvormige gevoeligheid. Het bedieningspaneel is eenvoudig aan te sluiten op de centrale eenheid DOM door middel van Cat5-bekabeling en bevat een luidspreker voor eventuele intercomfunctie.

Artikelnr.:: 583501.RE

Eigenschappen

EN54-16 goedgekeurd
1 groene LED voor het weergeven van de bedrijfstoestand.
Maximale kabellengte bedraagt 300 meter.
12 vrij configureerbare druktoetsen
Het aantal druktoetsen kan worden uitgebreid tot maximaal 120 d.m.v. bedieningspanelen type DKM18
Luidspreker voor een eventuele intercom functie.
Audio uitgang en een audio ingang voor b.v. een externe CD speler.
Kostenbesparende Cat5-bekabeling
Permanente bewaking van de microfoon

Technische gegevens

audio uitgang
stroomverbruik
bedrijfsspanning
Übertragungsbereich
Spezifikation
Ausgangstyp
Nennpegel: 0 dBu
max. Outputlevel: dBu
Transmission range: 20 Hz ... 22000 Hz
Harmonic distortion at nominal level
signaal-ruis verhouding audio uitgang
uitgangsimpedantie
Audioinput:
Eingangstyp
Nominal level: 0 dBu
Transmission range

signaal-ruis verhouding Audio ingang
Common technical data:
bedrijfsspanning: V DC
stroomverbruik @ 24 V DC: mA
Microphone
Schwanenhals: 250 mm
: 100 Hz ... 15000 Hz
Lautsprecher
Sample rate: 48 kHz
AD/DA converter: 24 Bit
stroomverbruik: 70 mA
Wavelength: nm
Range: m
Range: km
FO-Connector
omgevingstemperatuur: -5 °C ... 55 °C
opslagtemperatuur
luchtvochtigheid: < 93 % (non-condensing)
luchtvochtigheid
beschermklasse
behuizing
kleur: zwart, gelijk aan RAL 9005 (zijkanten behuizing)
: grijs, gelijk aan RAL 7037 (midden behuizing)
gewicht
gewicht: ongeveer 1,6 kg
Gewicht
afmetingen: B: 123 mm H: 71 mm D: 180 mm


DoP verklaring

Accessoires

583306.21 Bedieningspaneel DKM18

583311 Beschermkap toetsen DCS

583312 Inbouwframe

Extra informatie

Het bedieningspaneel kan met een inbouwframe type 583312 in een tafel ingebouwd worden.

Om toetsen niet onbedoeld in te drukken is er een transparante beschermkap voor de toetsen van het bedieningspaneel beschikbaar.

Geleverde onderdelen

Een 3 meter lange Cat5 kabel voor aansluiting van het bedieningspaneel is meegeleverd.
