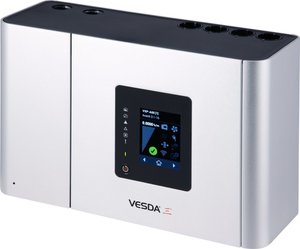

Détecteur par aspiration Vesda-E VEU-A10-NF (avec afficheur 3,5")

VEU-A10-NF | Détecteur par aspiration Vesda-E  VEU-A10-NF (avec afficheur 3,5

Le VESDA-E VEU est est le détecteur le plus performant de la gamme VESDA-E. Il se caractérise par une sensibilité extrême, comprise entre 0,001 % et 20,0 obs/m et jusqu'à 80 trous en classe A, offrant une couverture étendue de 40 % dans les environnements où le débit d'air est élevé.

Le VEU gère également 400m de tubes linéaire et 800m de tube en ramification, d'où une extension de la couverture pouvant atteindre 80 % pour les bâtiments de grande hauteur. Par ailleurs, le mode de pose des détecteurs facilite l'accès et la maintenance. Le VEU couvre jusqu'à 1600 m2. Le VEU est fourni en option avec les modules StaX et Analytics, et reconnait de série les interfaces Ethernet, Wi-Fi et USB, ainsi que les serveurs Web.

Part-No.:
VEU-A10-NF
Certification:
Certification NF SSI

Caractéristiques

  • Le détecteur Vesda-E VEU est le plus performant de la gamme Vesda
  • Il offre une plage de sensibilité d’alarme très étendue, de 0,001 % à 20,0 % obs/m
  • Le nombre d'orifices de prélèvement en classe A est de 80 (soit 2,6 fois plus qu'avec le VLP).
  • Jusqu’à 400 m de tubes par détecteurs
  • Sensibilité jusqu’à 15 fois plus élevée que celle du Vesda Laser Plus
  • Connectivité Wifi, Ethernet, USB:
  • - Vesda Ethernet permet une connexion avec VSC et VSM4, il offre un serveur internet embarqué et des alertes e-mail
  • - Vesda Wi-Fi permet de se connecter à des tablettes iOS et
  • Android (configuration, maintenance et surveillance)
  • Le port USB permet la connexion directe à un PC pour la configuration et la maintenance.
  • En mode hôte, il permet de mettre à niveau le micrologiciel, de télécharger une configuration ou d'extraire des historiques au moyen d'une clef USB.
  • 7 relais programables
  • 4 seuils de déclenchement : Alert, Action, Feu 1, Feu 2
  • La version Vesda E-A10 dispose d'un afficheur 3.5"

Données techniques

Données Techniques Générales:
Leistungserklärung
Tension nominale
V AC
Fréquence nominale
Courant nominal
Courant de sortie
Capacité des batteries
Tension d'utilisation
18 ... 30 V DC

Tension d'utilisation
V DC
Tension d'utlisation
Courant de repos
Lichtquelle
Leuchtfarbe

Consommation en veille @ 9 V CC
μA
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC
μA
Courant de veille @ 24 V CC
Courant de repos @ ECS batterie
Courant de repos @ ECS batterie
Quiescent current
μA
Consommation de courant

Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
env. 658 mA
Starting current
mA
Courant de dérangement
mA
Courant lors du test
mA
Courant de l'alarme
Courant d'alarme
Courant de l'alarme @ 9 V CC
mA
Courant de l'alarme
Courant de l'alarme @ 24 Vcc
691 mA
Alarm current @ 24 V DC
Courant de l'alarme
mA
Consommation de puissance
Alimentation pour dispositifs extérieurs
A
Capacité de test
Temps de charge de la batterie
Seuil de réponse du détecteur de chaleur
Facteur de charge
Pouvoir de coupure
2 A / 30 Vcc
Pouvoir de coupure
Puissance sonore
dB
Sound level @ 12 V DC
Sound level @ 24 V DC
Puissance sonore
Nº de détecteur/zone
Circuit
Affichage
Mode fonctionnement
Affichage de l'alarme
Fault display
Flash
Energie lumineuse
Couleur du flash
Puissance lumineuse


Indicateur lumineux
Portée de détection
Borne de connexion
CO pre-alarm
ppm
CO alarm
ppm
Surface max. de surveillance
1600 m²
Hauteur max. de surveillance
Vitesse de l'air
Sensitivity
Température d'utilisation
0 °C ... 39 °C
Température ambiante
Température de stockage
Humidité relative
< 10 %
Humidité relative
Indice de protection
IP 40

Protection class
Protection contre les explosions
Catégorie
Boîtier
Matériau

Installation
Catégorie mur
Hauteur de montage du mur
largeur de l'espace
Catégorie couverture
Montage au plafond de la hauteur
Room diameter
Couleur

Poids
Poids
env. 4,8 kg
Optisches_Signalbild
Lebensdauer_optisch
Drehfrequenz
Abmessungen
Contenu
Longueur du câble
m
Maximum sensor length
m
Certification suivant
DIBt approval
Certification suivant

Diamètre
mm
Cable entry
Longueur de tube max.
Dimensions
L: 350 mm H: 225 mm P: 135 mm

Longueur
Déclaration des performances
Conformité

Information additionnelle

Le paramétrage du détecteur s'effectue à l'aide du logiciel VSC.

La conception du réseau de prélèvement s'effectue à l'aide du logiciel ASPIRE-E

Fiche Technique

Version: 11/2024

Langue:
Français
