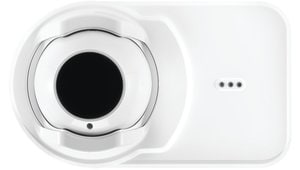

Détecteur linéaire de fumée avec réflecteur OSI-RE

OSI-RE-NF | Détecteur linéaire de fumée avec réflecteur OSI-RE

L'OSI-RE est un détecteur de fumée optique linéaire avec réflecteur conçu pour être raccordé à un Equipement de Contrôle et de Signalisation.

Le détecteur constitué d'un émetteur/récepteur génère un signal infrarouge vers le réflecteur . Celui ci renvoie le faisceau lumineux au récepteur où un capteur CMOS analyse le signal.

L'OSID-RE est particulièrement adapté à la protection de bâtiments comportant de larges espaces ouverts tels que les entrepôts, les atriums, mais aussi les espaces ouverts plus restreints grâce à une portée allant de 5 à 100 m.

Grâce à sa conception unique il est simple et rapide à mettre en service.

Il gère automatiquement le réglage de sa sensibilité et intégre de base une résistance chauffante évitant ainsi la formation de condensation sur la partie sur l'optique.

Part-No.:
OSI-RE-NF
Certification:
NF-SSI

Caractéristiques

  • Un réflecteur unique de 5 à 100m
  • Réglage automatique de la sensibilité
  • Dispositif de réglage de l'alignement du faisceau unique
  • Assistance pour l'alignement avec flèches lumineuse permettant un réglage en quelques secondes
  • Capteur utilisant une technologie CMOS issue de celle du détecteur OSID.
  • L'OSI-RE garantie une meilleure tolérance aux mouvements des bâtiments grace à la technologie par imagerie CMOS.
  • il dispose d'une résistance chauffante intégrée qui lui permet d'éviter la formation de condensation sur la partie optique.

Données techniques

Données Techniques Générales:
Leistungserklärung
Tension nominale
V AC
Fréquence nominale
Courant nominal
Courant de sortie
Capacité des batteries
Tension d'utilisation
10,2 ... 32 V DC

Tension d'utilisation
V DC
Tension d'utlisation
Courant de repos
Lichtquelle
Leuchtfarbe

Consommation en veille @ 9 V CC
μA
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC
μA
Courant de veille @ 24 V CC
Courant de repos @ ECS batterie
Courant de repos @ ECS batterie
Quiescent current
μA
Consommation de courant

Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
env. 11 mA en veille et 15 mA en alarme
Starting current
mA
Courant de dérangement
mA
Courant lors du test
mA
Courant de l'alarme
Courant d'alarme
Courant de l'alarme @ 9 V CC
mA
Courant de l'alarme
Courant de l'alarme @ 24 Vcc
mA
Alarm current @ 24 V DC
Courant de l'alarme
mA
Consommation de puissance
Alimentation pour dispositifs extérieurs
A
Capacité de test
Temps de charge de la batterie
Seuil de réponse du détecteur de chaleur
Facteur de charge
Pouvoir de coupure
Pouvoir de coupure
Puissance sonore
dB
Sound level @ 12 V DC
Sound level @ 24 V DC
Puissance sonore
Nº de détecteur/zone
Circuit
Affichage
Mode fonctionnement
Affichage de l'alarme
Fault display
Flash
Energie lumineuse
Couleur du flash
Puissance lumineuse


Indicateur lumineux
Portée de détection
Borne de connexion
CO pre-alarm
ppm
CO alarm
ppm
Surface max. de surveillance
Hauteur max. de surveillance
Vitesse de l'air
Sensitivity
Température d'utilisation
-20 °C ... 55 °C
Température ambiante
Température de stockage
Humidité relative
< 95 % (sans condensation)
Humidité relative
Indice de protection

Protection class
Protection contre les explosions
Catégorie
Boîtier
Matériau

Installation
Catégorie mur
Hauteur de montage du mur
largeur de l'espace
Catégorie couverture
Montage au plafond de la hauteur
Room diameter
Couleur

Poids
Poids
env. 1,12 kg
Optisches_Signalbild
Lebensdauer_optisch
Drehfrequenz
Abmessungen
Contenu
Longueur du câble
m
Maximum sensor length
m
Certification suivant
DIBt approval
Certification suivant
EN 54-12 (2015)

Diamètre
mm
Cable entry
Longueur de tube max.
Dimensions
L: 254 mm H: 152,4 mm P: 114,3 mm

Longueur
Déclaration des performances
Conformité

Accessoires

OSP-004 - Filtre de test (pack de 10 filtres)

RS151KEYF - Dispositif de test et de réarmement à clef

BEAMHKR - Kit de chauffage pour le réflecteur

6500MMK - Accessoire multi montage pour fixation au plafond ou sur un mur avec réglage de l'angle

Contenu de la livraison

- Un réflecteur (5 à 100 m)

- Un capot de protection pouvant être peint (en épargnant l'estampille NF SSI).
