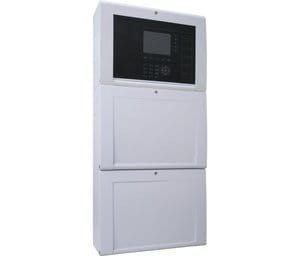

FlexES Control FX18 (18 boucles)

FX808397F | FlexES Control FX18 (18 boucles)

Le FlexES Control est un Equipement de Contrôle et de Signalisation adressable pouvant gérer jusqu’à 1024 points de détection sur 18 bus rebouclés esserbus®/ esserbus-Plus®. Les modules esserbus®/ esserbus-Plus® autorisent une longueur maximum de 3500m (branches comprises) et permettent de raccorder des détecteurs IQ8Quad avec indicateurs sonores et lumineux. Le module redondant garantit un fonctionnement sécurisé et aucune fonctionnalités ne sera perdu en cas de défaillance du module principale.

Le FlexES Control fonctionne également sur le réseau rebouclé et sécurisé essernet®. Ce réseau permet de connecter 31 ECS 8000M, EUROPA 3000, IQ8Control ou FlexES Control.

Part-No.:
FX808397F
Certification:
NF-SSI

Caractéristiques

  • Technologie bus/ligne combinable avec intelligence distribuée
  • Fonctionnalité configurable des modules utilisés
  • Disponibilité accrue grâce à une redondance de secours des modules esserbus
  • Redondance intégrale de secours pour les zones de surveillance jusqu'à 48 000 mètres carrés ou plus de 512 détecteurs d'incendie
  • Interfaces : essernet®, futur FlexES com, USB, Ethernet, RS 485, TTY
  • Fonctionnement de dispositifs d'alarme alimentés par un bus en anneau (visuel / sonore / langue) dans différents domaines d'alertes via esserbus®-PLus
  • Alimentation en cascade jusqu'à 450 W selon la norme EN 54-4
  • Longueur de la ligne en boucle (esserbus®) jusqu'à 3,5 km
  • Fonctionnement de différents coupleurs de bus d'entrée / de sortie
  • Mémoire d'événements avec 10 000 entrées
  • Fonctionnement de composants radio certifiés NF-SSI avec mesure de l'intensité du signal
  • Paramétrage et programmation directement via USB
  • Possibilité d'une isolation galvanique des bus rebouclés
  • Possibilité de monter des modules à chaud sans mise hors service


En liaison avec l'unité d'affichage et de commande
  • Unité d'affichage et de commande avec écran couleur TFT 5,7''
  • Clavier capacitif pour un fonctionnement tactile
  • Conception « night design » commandée par programme avec menu du clavier interactif

Données techniques

Tension nominale
230 V AC
Certification
Puissance Entrée d'alimentation et Sortie DAS sous 48 V
Puissance Entrée d'alimentation et Sortie DAS sous 24 V
Tension Sortie DAS (sécurité positive uniquement)
Tension Entrée d'alimentation
Tension Entrée de télécommande à émission de tension
Tension Entrée de télécommande à rupture de courant
Tension nominale
Fréquence nominale
50 Hz ... 60 Hz
Fréquence nominale
Hz
Courant nominal
0,8 A
Tension d'utilisation
Tension d'utilisation
V DC
Tension d'utlisation
Tension de sortie
24 V DC
Nennstrom_Text
Tension de sortie
Courant de sortie
Courant de sortie
Courant de repos
env. 192 mA (Configuration de base sans panneau de commande)

env. 348 mA
Consommation en veille @ 9 Vcc
Consommation de courant
Consommation de courant
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Courant de l'alarme
Alimentation pour dispositifs extérieurs
A
Charge admise par ligne
Consommation électrique
W
Alimentation
Capacité des batteries
2 x 12 V / 24 Ah

Resolution
Pouvoir de coupure
Pouvoir de coupure
Borne de connexion
Force de maintien
N
Cable entry
Température d'utilisation
Température ambiante
-5 °C ... 45 °C
Température de stockage
-10 °C ... 50 °C
Umgebungsbedingungen
Humidité relative
Humidité relative
Indice de protection
IP30
Boîtier
ABS, 10 % de fibre de verre renforcée, V - 0
Matériau
Couleur
Gris type Pantone 538

Color front plate
Height
Poids
Poids
env. 17 kg (y compris la face avant mais sans batterie)

FO-Connecteur
Longueur du câble
m
Câble
Dimensions
L: 450 mm H: 960 mm P: 185 mm


Déclaration des performances
Certification suivant
Certification
Alimentation secteur
Ausgangsspannung typisch
Puissance de sortie
W
Stromaufnahme max.
Akkumulator
Entrées
Sorties
Luftfeuchtigkeit
Montageart
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Tension d'alimentation
V
Tension d'alimentation
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Information additionnelle

Extensible jusqu'à max. 18 emplacements de module via un support de module d'extension en option.

Des batteries supplémentaires se logent dans un ou plusieurs boîtiers d'extension.

Contenu de la livraison

1 x Interface Homme Machine FX808324

1 x ensemble d'étiquetage FX808415

1 x jeu de batteries 12Vcc/24Ah

Fiche Technique

Version: 11/2024

Langue:
Français
Extension de document:
pdf
