Caractéristiques
- Entrée : RS 485
- Sortie : RS 422

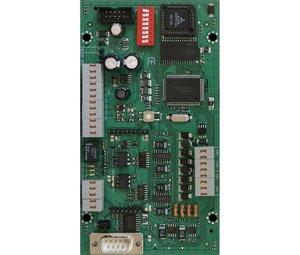

Module adaptateur ADP-N3EU-EDP pour FlexES Control (ESPA 4.4.4)
L’interface ESPA 4.4.4 permet le raccordement d’un système de recherche de personnes ou d’installations téléphoniques avec les tableaux FlexES Control (sortie RS 485).
Cette fonctionnalité est utilisée par exemple dans les établissements de soins afin d’alerter le personnel soignat en cas d’événements sur le SDI.
Grâce au protocole ESPA 4.4.4, les messages de la centrale incendie sont directement
affichés sur les dispositifs du système de recherche de personnes.
Une signalisation sonore ainsi qu'un message s'affichent sur l'écran du système de recherche de personnes signalent les événements de manière différenciée (par ex. en fonction du lieu, de l’origine et du type d’évènement)
- Part-No.:
- FX808381
Données techniques
- Tension d'alimentation
- V
- Matériau
- Température de fonctionnement
- Tasterbelastung
- Tension d'utilisation
- 10 ... 30 V DC
- Tension d'utilisation
- V DC
- Courant de repos
- env. 40 mA
- Consommation en veille @ 9 Vcc
- Courant de veille @ 24 V CC
- env. 40 mA
- Courant de l'alarme
- Consommation de courant
- Consommation électrique @ 12 Vcc
- Consommation électrique @ 24 Vcc
- Alimentation pour dispositifs extérieurs
- A
- Consommation de courant
- mA
- Capacité des batteries
- Pouvoir de coupure
- 30 VCC/ 1 A
- Affichage
- Flash
- Hz
- Energie lumineuse
- Resolution
- Taille de l'écran
- cm
- Vitesse de transmission
- Borne de connexion
- max. 2 x 0,8 mm²
- Température ambiante
- 0 °C ... 50 °C
- Température de stockage
- -10 °C ... 60 °C
- Humidité relative
- Humidité relative
- Indice de protection
- Installation
- Boîtier
- Couleur
- Empfohlene_Raumtemperatur
- Poids
- env. 100 g
- Poids
- Longueur du câble
- m
- Rosette
- mm
- Dimensions
- L: 80 mm H: 150 mm P: 32 mm
- Déclaration des performances
- Charge maximale
- Température de fonctionnement
- Mobilfunkfrequenzen
Information additionnelle
Le raccordement d’un système de recherche de personnes nécessite l'utilisation d'un séparateur galvanique ou d'un port RS 232, il est nécessaire d’utiliser le module adaptateur ADP-PRS-422 (Réf. 784753).
Le câble de liaison entre la carte ADP-N3E et l’ADP-PRS-422 ne doit pas excéder 1000 m.
Téléchargements
