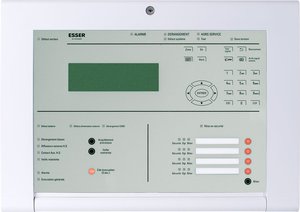

CMSI catégorie B avec DM adressables - C Com B4U

809022 | CMSI catégorie B avec DM adressables  - C Com B4U

Le CMSI C Com B4U est un Centralisateur de Mise en Sécurité Incendie de type B, il est certifié suivants les normes NF S 61-934, NF S 61-935 et NF S 61-936 pour la partie UGA.Il est destiné à être installé au sein d’un Système de Sécurité Incendie de catégorie B au sens de la norme NF S 61-931.

Le CMSI gère jusqu’à 4 fonctions de mise en sécurité avec ou sans contrôle de position ainsi qu'une zone d’alarme.

Il dispose d'un bus esserbus PLus de 3500 m d'une capacité de 127 déclencheurs manuels adressables.

Chaque déclencheur manuel raccordé sur le bus est équipé d'un isolateur de court circuit garantissant ainsi une niveau de sécurité optimum. Le CMSI reçoit les informations provenant des Déclencheurs Manuels adressables et commande des Dispositifs Actionnés de Sécurité (DAS) et des Diffuseurs Sonores (DS) et/ou Diffuseurs Lumineux (DL).

Part-No.:
809022
Certification:
Certification NF SSI

Caractéristiques

  • CMSI type B équipé d'un esserbus PLus de 3500m
  • Capacité du bus : 127 déclencheurs manuels adressables IQ8MCP
  • Configuration avancée à l'aide du tools 8000 light
  • Un large écran de 8 lignes de 40 caractères pour une exploitation facilitée.
  • Une UGA2 intégrée intégrée avec 2 départs jusqu’à 1 A chacun avec l'alimentation interne.
  • 4 fonctions de mise en sécurité pour l'évacuation, le compartimentage et le désenfumage.
  • Contrôle de position des DAS sur 1 câble
  • 1 liaison pour tableaux répétiteurs d'exploitation TRE

Données techniques

Tension nominale
230 V AC
Certification
Puissance Entrée d'alimentation et Sortie DAS sous 48 V
Puissance Entrée d'alimentation et Sortie DAS sous 24 V
Tension Sortie DAS (sécurité positive uniquement)
Tension Entrée d'alimentation
Tension Entrée de télécommande à émission de tension
Tension Entrée de télécommande à rupture de courant
Tension nominale
Fréquence nominale
50 Hz ... 60 Hz
Fréquence nominale
Hz
Courant nominal
Tension d'utilisation
Tension d'utilisation
V DC
Tension d'utlisation
Tension de sortie
Nennstrom_Text
Tension de sortie
Courant de sortie
Courant de sortie
Courant de repos

Consommation en veille @ 9 Vcc
Consommation de courant
Consommation de courant
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Courant de l'alarme
Alimentation pour dispositifs extérieurs
A
Charge admise par ligne
Consommation électrique
W
Alimentation
Capacité des batteries
2 x 12 V / 12 Ah

2 x 12V / 4 Ah (secondaire)
Resolution
Pouvoir de coupure
Pouvoir de coupure
Borne de connexion
Force de maintien
N
Cable entry
Température d'utilisation
Température ambiante
-5 °C ... 45 °C
Température de stockage
-5 °C ... 50 °C
Umgebungsbedingungen
Humidité relative
Humidité relative
Indice de protection
IP 30
Boîtier
ABS, 10 % fibre de verre renforcé, V-0
Matériau
Couleur
gris, type Pantone 538

Color front plate
Height
Poids
Poids
env. 5 kg (sans batteries)

FO-Connecteur
Longueur du câble
m
Câble
Dimensions
L: 450 mm H: 320 mm P: 185 mm


Déclaration des performances
Certification suivant
Certification
Alimentation secteur
Ausgangsspannung typisch
Puissance de sortie
W
Stromaufnahme max.
Akkumulator
Entrées
Sorties
Luftfeuchtigkeit
Montageart
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Tension d'alimentation
V
Tension d'alimentation
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Accessoires

804973.F0 Déclencheur manuel IQ8MCP, boîtier rouge à membrane déformable

804963.F0 Déclencheur manuel IQ8MCP, boîtier rouge à membrane déformable IP 66

785112.30 Tableau répétiteur d'exploitation REP LCD 8000

80310F Kit de câblage en mode mixte, contrôle de position sur 2 fils (10 pièces)

80310.10 Kit de câblage en mode mixte, contrôle de position sur 2 fils (10 pièces)

Contenu de la livraison

Ensemble complet livré prêt à installer avec batteries, notices d'installation et d'utilisation

Fiche Technique

Version: 11/2024

Langue:
Français
Extension de document:
pdf
