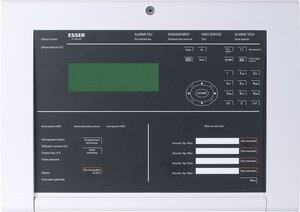

ECS/CMSI ES Com C 127 points avec UGA et CMSI

809013 | ECS/CMSI ES Com C 127 points avec UGA et CMSI

En plus des fonctionnalités de l'ES Com 809011, l'ES Com C est un ECS/CMSI qui peut gérer jusqu'a 4 fonctions de mise en sécurité avec contrôle de position en plus de l'UGA intégrée.

Il dispose d'une alimentation intégrée pouvant fournir jusqu'à 2 A à répartir sur les différentes sorties du CMSI et de l'UGA.

Le tableau ES Com est certifié suivant les normes Européennes EN 54 pour la partie détection incendie, NF S61-934, NF S61-935 pour le CMSI et NF S61-936 pour l'UGA intégrée.

Part-No.:
809013
Certification:
NF SSI

Caractéristiques

  • ECS équipé d'un esserbus Plus de 3500 m
  • Capacité 127 points adressables fonctionne avec les détecteurs et déclencheurs manuels de la gamme IQ8Quad
  • Configuration avancée avec le tools 8000 Light
  • Un large écran de 8 lignes de 40 caractères pour une exploitation facilitée
  • Une UGA intégrée 2 départs jusqu'à 1 A chacune avec l'alimentation interne.
  • 4 fonctions de mise en sécurité pour l'évacuation, le compartimentage et le désenfumage (pour la version ES Com C)
  • Contrôle de position des DAS sur 1 câble (Version ES Com C)
  • 1 liaison pour Tableaux répétiteurs d'exploitation TRE

Données techniques

Tension nominale
230 V AC
Certification
Puissance Entrée d'alimentation et Sortie DAS sous 48 V
Puissance Entrée d'alimentation et Sortie DAS sous 24 V
Tension Sortie DAS (sécurité positive uniquement)
Tension Entrée d'alimentation
Tension Entrée de télécommande à émission de tension
Tension Entrée de télécommande à rupture de courant
Tension nominale
Fréquence nominale
50 Hz ... 60 Hz
Fréquence nominale
Hz
Courant nominal
0,8 A
Tension d'utilisation
Tension d'utilisation
V DC
Tension d'utlisation
Tension de sortie
Nennstrom_Text
Tension de sortie
Courant de sortie
Courant de sortie
Courant de repos

Consommation en veille @ 9 Vcc
Consommation de courant
Consommation de courant
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Courant de l'alarme
Alimentation pour dispositifs extérieurs
A
Charge admise par ligne
Consommation électrique
W
Alimentation
Capacité des batteries
2 x 7 Ah (ECS) 2 x 4 Ah (UGA / CMSI)

Resolution
Pouvoir de coupure
Pouvoir de coupure
Borne de connexion
Force de maintien
N
Cable entry
Température d'utilisation
Température ambiante
-5 °C ... 45 °C
Température de stockage
-5 °C ... 50 °C
Umgebungsbedingungen
Humidité relative
Humidité relative
Indice de protection
IP 30
Boîtier
ABS, 10 % fibre de verre renforcé, V-0
Matériau
Couleur
gris, type Pantone 538

Color front plate
Height
Poids
Poids
env. 5 kg (sans batteries)

FO-Connecteur
Longueur du câble
m
Câble
Dimensions
L: 450 mm H: 320 mm P: 185 mm


Déclaration des performances
Certification suivant
Certification
Alimentation secteur
Ausgangsspannung typisch
Puissance de sortie
W
Stromaufnahme max.
Akkumulator
Entrées
Sorties
Luftfeuchtigkeit
Montageart
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Tension d'alimentation
V
Tension d'alimentation
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Accessoires

80310F Kit de câblage en mode mixte, contrôle de position sur 2 fils (10 pièces)

80310.10 Kit de câblage en mode mixte, contrôle de position sur 2 fils (10 pièces)

80312F Kit de câblage pour ligne de télécommande (10 pièces)

80312.10 Kit de câblage pour ligne de télécommande (10 pièces)

Contenu de la livraison

Ensemble complet livré prêt à installer avec batteries ECS et CMSI, les notices d'installation et d'utilisation.
