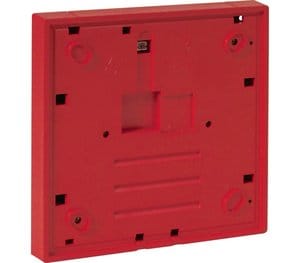

IQ8Wireless interface - interface radio rouge

805601.10.F0 | IQ8Wireless interface - interface radio rouge

L' IQ8Wireless Interface est associée au dispositif d'entrée/sortie à liaison hertzienne IQ8Wireless Transponder et IQ8Wireless Gateway grâce à l’outil de programmation Tools 8000. L'état des piles est vérifié automatiquement et un message de défaut apparaît sur l'ECS si ces dernières doivent être remplacées.

Part-No.:
805601.10.F0
Certification:
NF-SSI

Caractéristiques

Interface radio adaptée pour:

  • Les déclencheurs manuels IQ8MCP 804973.F0
  • Avec adaptateur de montage (réf. 704967)
  • Les détecteurs IQ8Quad avec adaptateur de montage 805604


Caractéristiques de l’interface:

  • Les composants IQ8 sont identifiés individuellement sur l’équipement de contrôle
  • Vérification régulière des performances de fonctionnement des composants IQ8
  • Signal de dérangement lorsque les composants IQ8 sont déconnectés ou enlevés de leur base
  • Transmission des messages d’alarme et de dérangement conformément à l'EN 54-2
  • Démontage du détecteur et remplacement de la pile facilités grâce à la clé multifonctions
  • Fonctionnement à distance des composants IQ8 possible (max. 3m) via 1 câble 2 fils
  • Surveillance permanente de l’état des piles
  • Notification précoce du remplacement de la pile sur l’équipement de contrôle et de signalisation
  • Durée de vie de la pile pouvant aller jusqu'à 3 ans selon le type de détecteur et les conditions environnementales

Données techniques

Tension d'utilisation
Tension d'utlisation
4 x piles de 3.6 V
Alimentation secteur
Courant de repos

Consommation en veille @ 9 V CC
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC
Courant de l'alarme @ 9 V CC
Courant de l'alarme
Consommation de courant
env. 30 μA
Stromaufnahme 2
mA
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Durée de vie
jusqu'à 3 ans selon le type de détecteur
Consommation de puissance
Portée en intérieur
max. 30 m
Portée en champ libre
max. 300 m
Bande de fréquence 1
433 / 868 MHz
Bande de fréquence 2
868 MHz avec 7 canaux
Pouvoir de transmission
10 mW
Sensitivity
Vitesse de transmission
19,2 Kbit/s
Capacité des batteries
Pouvoir de coupure
Pouvoir de coupure
Portée de détection
Température d'utilisation
-5 °C ... 55 °C
Température ambiante (Ta)
Température ambiante
Température de stockage
-20 °C ... 70 °C (sans piles)

-10 °C ... 25 °C (avec piles)
Humidité relative
< 95 % (sans condensation)
Protection contre les explosions
Indice de protection
IP 42
Boîtier
Matériau
Plastique PC ASA
Installation
Couleur
rouge type RAL 3020

Poids
env. 285 g (avec piles)
Poids

Longueur du câble
m
Maximum sensor length
m
Certification suivant
Alarm signal specification
EC-type examination certificate
DIBt approval
Certification suivant
EN 54-18:2005/-25:2008

Dimensions
L: 135 mm H: 135 mm P: 20 mm (sans fixation)


Déclaration des performances
DoP-20623130701

Accessoires

704967 Adaptateur de montage pour déclencheurs manuels, rouge et blanc

805605 Obturateur pour interface radio IQ8Wireless, capot rouge et blanc

Information additionnelle

Utiliser l’adaptateur 704967 pour le montage des Déclencheurs Manuels IQ8MCP.

Les piles à utiliser sont celles homologuées et conformes à EN 54 qui sont spécifiées par le constructeur. Avec les composants radio IQ8Wireless, seules les piles certifiées (réf no. 805597) peuvent être utilisées. L’utilisation de piles différentes de celles spécifiées par ESSER annule automatiquement la certification du produit.

Contenu de la livraison

4 x piles au lithium de 3.6V (réf. no. 805597)
