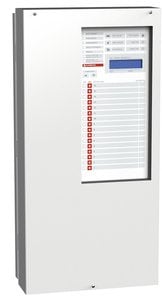

Le tableau de désenfumage TD 16 est destiné à équiper les bâtiments d’habitation de 3ème famille B et de 4ème famille conformément à l’arrêté du 31 janvier 1986. Il permet de répondre parfaitement aux exigences réglementaires de ces bâtiments. L’offre est constituée d’un tableau principal et d’interfaces d’étages qui vont permettre de raccorder l’ensemble des périphériques et organes installés dans les parties communes à chaque étage (détecteurs automatiques, commande manuelle et volets de désenfumage).
Le système est simple et modulaire, il peut s’adapter à l’ensemble des cas prévus par la réglementation de janvier 1986 :
Il peut également, si nécessaire assurer la surveillance et l’affichage des informations de position des volets et d'éventuels ventilateurs de désenfumage.
80385F Elément ligne de commande – intermédiaire ECI
80386F Elément ligne de commande – fin de ligne ECF
80387F Module interface de commande DAS à rupture (24 à 48 Vcc) MCR
80388F Module interface de commande DAS à émission (24 à 48 Vcc) MCE
F-ECO1003 A Détecteur optique de fumée F-ECO1003
ECO1000B Socle standard pour détecteurs de la gamme F-ECO1000
M3A-R000SF-U007-01 Déclencheur manuel MCP3A – R000SF avec membrane
W3A-R000SF-U007-01 Déclencheur manuel WCP3A IP67 – R000SF avec membrane
IQ8S-RB / 80401F Diffuseurs sonores
