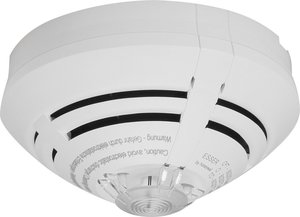

Détecteur intelligent O2T IQ8Quad Ex (i)

Détecteur intelligent O2T IQ8Quad Ex (i)

Détecteur intelligent possédant deux capteurs de fumée optiques intégrés, ayant différents angles de diffusion de lumière, ainsi qu’un capteur de chaleur supplémentaire garantissant la détection des incendies allant des feux couvant jusqu’aux feux ouverts. La combinaison de ces technologies garantie la réduction des fausses alarmes engendrées, par exemple, par de la vapeur d’eau ou de la poussière. En raison de ses excellentes caractéristiques de détection, le détecteur est également capable de reconnaître les feux de test 1 et 6, décrit dans les normes. Le détecteur intelligent O²T est également adapté pour les températures d’utilisation plus élevées pouvant aller jusque 65 ºC. Détecteur utilisable spécialement pour les zones à risque d’explosion.

Utilisation en tant que détecteur conventionnel avec la barrière de sécurité intrinsèque 764744.

Utilisation en tant que détecteur adressable avec barrière de sécurité intrinsèque 804744.

Part-No.:: 803374.EX.F0
Certification:: NF-SSI

Données techniques

Caractéristiques selon ATEX:
Max. Input Voltage (U_i): 21 V DC
Max. Input current (I_i): 252 mA
Max. Output current (I_o): 10 mA
Capacité interne Max. (Ci): 1 nF
Température ambiante (Ta): -20 °C ... 70 °C
EC-type examination certificate
Catégorie: II 2G (avec barrière de sécurité Ex article No. 764744)
Protection contre les explosions: Ex ib IIC T4

Certification suivant
Données Techniques Générales:
Tension d'utilisation: 8 ... 42 V DC
Tension d'utilisation: V DC
Tension d'utlisation
Courant de repos

Consommation en veille @ 9 V CC: μA
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC: 60 μA
Quiescent current: μA
Consommation de courant

Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Starting current: mA
Courant de dérangement: mA
Courant lors du test: mA
Courant de l'alarme
Courant d'alarme
Courant de l'alarme @ 9 V CC: 18 mA
Courant de l'alarme
Courant de l'alarme @ 24 Vcc: mA
Alarm current @ 24 V DC
Courant de l'alarme: mA
Consommation de puissance
Capacité de test
Facteur de charge
Pouvoir de coupure
Pouvoir de coupure
Nº de détecteur/zone
Circuit
Affichage
Mode fonctionnement
Affichage de l'alarme
Fault display
Puissance lumineuse


Indicateur lumineux
Portée de détection
Borne de connexion
CO pre-alarm: ppm
CO alarm: ppm
Surface max. de surveillance: 110 m²
Hauteur max. de surveillance: 12 m
Vitesse de l'air: 0 m/s ... 25,4 m/s
Température d'utilisation: -20 °C ... 65 °C
Température ambiante
Température de stockage: -25 °C ... 75 °C
Humidité relative: < 95 %
Humidité relative
Indice de protection: IP43 (avec socle + option)

Boîtier
Matériau: ABS

Installation
Catégorie mur
Hauteur de montage du mur
Catégorie
largeur de l'espace
Catégorie couverture
Montage au plafond de la hauteur
Room diameter
La hauteur de montage: m
Couleur: blanc type RAL 9010

Poids: env. 110 g
Longueur du câble: m
Maximum sensor length: m
Rosette: mm
Certification suivant: EN 54-7:2006/CEA 4021
Alarm signal specification
DIBt approval
Certification suivant

Diamètre: mm
Cable entry
Longueur de tube max.
Dimensions: Ø: 117 mm H: 49 mm (comprenant le socle 62 mm)

Déclaration des performances: DoP-20985130701

Accessoires

805590 Socle de détecteur standard pour IQ8Quad

Information additionnelle

Tous les détecteurs suivants, IQ8Quad pour atmosphère explosive, doivent être utilisés avec le socle 805590. Dans le cas d’un fonctionnement à l’intérieur de zones explosives, l’adressage individuel est possible avec l’utilisation d’une barrière réf 804744.

Les barrières de sécurité intrinsèque ref no. 764744/804744 doivent être installée hors des zones 1 et 2. Les barrières de sécurité intrinsèque assurent la séparation entre les circuits et hors zone explosive ATEX.

Ce document est une simple aide à la mise en application des produits de la gamme ESSER by Honeywell. Ce synoptique ne peut en aucun cas être considéré comme un schéma de réalisation ni se substituer à la réglementation et aux normes en vigueur (NFS 61-970, NFS 61-932 et R7).

Les hauteurs d’installation et surfaces de surveillance sont données à titre indicatif et ne peuvent se substituer aux normes et règles en vigueur.

Contenu de la livraison

Le socle du détecteur n’est pas fourni par défaut avec les détecteurs.

Téléchargements

Produktdatenblatt

Ausschreibungstext

Fiche Technique

Version: 11/2024

Langue:: Français
Extension de document:: pdf
