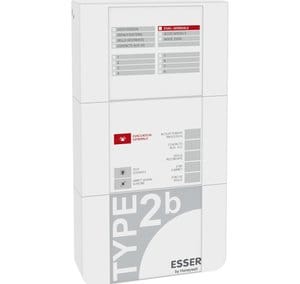

Bloc Autonome d’Alarme Sonore principal BAAS Pr 2B, 2 boucles de détection

80170N | Bloc Autonome d’Alarme Sonore principal BAAS Pr 2B, 2 boucles de détection

Les Blocs Autonomes d’Alarme Sonore (BAAS) du type Pr sont spécialement étudiés pour la protection des personnes dans des établissements nécessitant un système de sécurité incendie de catégorie C, D ou E. Ils assurent un contrôle automatique régulier de leurs fonctionnalités principales. Ils sont associés à des BAAS Sa, SaMe, SaFlash ou SaMeFlash.

Ils sont conformes à la norme NFC 48-150 (Certifié NF AEAS).

Part-No.:
80170N
Certification:
NF AEAS

Caractéristiques

  • Durée de l’alarme : 5 mn
  • Autonomie : >12 heures en veille + 5 min d’alarme générale.
  • 2 à 8 boucles de déclencheurs manuels suivant le type de tableau
  • Longueur maximum de la boucle : 1000m (8/10) ou 2000m (1,5mm²)
  • Nombre de BAAS satellites : 200 maxi
  • 3 reports de synthèse maxi
  • 2 Contacts auxiliaire (CRT)
  • 2 Contacts alarme (CRT)
  • 2 boucles de commande de BAAS

Données techniques

Tension nominale
230 V AC
Certification
Puissance Entrée d'alimentation et Sortie DAS sous 48 V
Puissance Entrée d'alimentation et Sortie DAS sous 24 V
Tension Sortie DAS (sécurité positive uniquement)
Tension Entrée d'alimentation
Tension Entrée de télécommande à émission de tension
Tension Entrée de télécommande à rupture de courant
Tension nominale
Fréquence nominale
45 Hz ... 55 Hz
Fréquence nominale
Hz
Courant nominal
Tension d'utilisation
Tension d'utilisation
V DC
Tension d'utlisation
Tension de sortie
Nennstrom_Text
Tension de sortie
Courant de sortie
Courant de sortie
Courant de repos

Consommation en veille @ 9 Vcc
Consommation de courant
Consommation de courant
< 10 mA
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Courant de l'alarme
Alimentation pour dispositifs extérieurs
A
Charge admise par ligne
Consommation électrique
W
Alimentation
12 V / 600 mA (Ni-MH)
Capacité des batteries

Resolution
Pouvoir de coupure
8A - 250 Vac ou 5 A - 30 Vdc (contact Aux.)
Pouvoir de coupure
Borne de connexion
Force de maintien
N
Cable entry
Température d'utilisation
Température ambiante
-10 °C ... 55 °C
Température de stockage
-20 °C ... 70 °C
Umgebungsbedingungen
Humidité relative
Humidité relative
Indice de protection
IP40 - IK 07
Boîtier
Matériau
Couleur
ABS V0 blanc

Color front plate
Height
Poids
env. 830 g
Poids

FO-Connecteur
Longueur du câble
m
Câble
Dimensions
L: 265 mm H: 150 mm P: 53 mm


Déclaration des performances
Certification suivant
Certification
Alimentation secteur
Ausgangsspannung typisch
Puissance de sortie
W
Stromaufnahme max.
Akkumulator
Entrées
Sorties
Luftfeuchtigkeit
Montageart
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Tension d'alimentation
V
Tension d'alimentation
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Accessoires

80179N Tableau de report de synthèse pour BAAS de type Pr.

80175N Bloc Autonome d’Alarme Sonore Satellite BAAS Sa

80176N Bloc Autonome d’Alarme Sonore Satellite BAAS SaMe

80177N Bloc Autonome d’Alarme Sonore Satellite BAAS SaFlash

80178N Bloc Autonome d’Alarme Sonore Satellite Flash BAAS SaMeFlash

80180N Bloc Autonome d’Alarme Sonore Satellite Flash BAAL Sa

M3A-R000SF-U007-01 MCP3A-R000SF avec membrane pour EA 2, 3 ou 4 (sans résistance)

W3A-R000SF-U007-01 IP67 WCP3A-R000SF avec membrane pour EA 2, 3 ou 4 (sans résistance)

Contenu de la livraison

1 BAAS de type Pr (principal), 1 notice, 1 batterie, 1 clef de déverrouillage (au dos de l'appareil)
