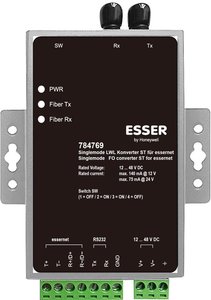

Convertisseur fibre optique pour réseau essernet® mono mode

784769 | Convertisseur fibre optique pour réseau essernet® mono mode

Interface de conversion électrique/optique pour les réseaux essernet®, fonction répétiteur, pour fibre optique mono-mode (single-mode). Connexion F-ST mâle.

Part-No.:
784769

Caractéristiques

  • Les fibres doivent être raccordées directement sans interruption (connexion par multiplexeurs non autorisée, par exemple)
  • Type de fibre E9/125 μm : l’atténuation max. autorisée de 17 dB correspond à une longueur approximative de 20 km
  • Type de fibre E10/125 μm : l’atténuation max. autorisée de 17 dB correspond à une longueur approximative de 20 km
  • Jusqu'à 16 voies de fibre optique par réseau essernet®
  • Possible avec une vitesse de transmission de 62,5 kBd
  • Jusqu'à 31 voies de fibre optique par réseau essernet® sont possibles avec une vitesse de transmission de 500 kBd

Données techniques

Tension d'utilisation
9,5 ... 48 V DC
Hochgeschwindigkeitsreaktionszeit
Explosionserkennung
Zulassung für explosionsgefährdete Bereiche
Spektrale Empfindlichkeit
Reaktionszeit_a
Empfindlichkeitsbereiche
Erfassungsbereich
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Température de fonctionnement
Nombre de sorties de relais
Tension de sortie
Fréquence nominale
Hz
Tension nominale

Tension d'utilisation
V DC
Tension d'utlisation
Alimentation secteur
Courant de repos
Consommation en veille @ 9 V CC
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC
Courant de veille @ 24 V CC
Ruhestrom @ 28 V DC_comp
Courant de repos @ ECS batterie
Courant de repos @ ECS batterie

Consommation de courant
Alarmstrom @ 28 V DC_comp
Consommation électrique @ 12 Vcc
env. 140 mA
Consommation électrique @ 24 Vcc
env. 75 mA

Power consumption @ 5 V DC_comp
Power consumption @ 12 V DC_comp
Power consumption @ 24 V DC_comp
Courant de l'alarme @ 9 V CC
Courant de l'alarme
Courant de l'alarme @ 24 Vcc
Einschaltstrom @ 24 V DC_prefix_comp
Einschaltstrom_prefix_comp
Courant de dérangement
Courant de sortie
A
Consommation de puissance
Alimentation pour dispositifs extérieurs
A
Capacité des batteries
Pouvoir de coupure
Pouvoir de coupure
Sensitivity
Pression acoustique
Sound level @ 24 V DC
Affichage
Flash
Hz
Energie lumineuse
Portée de détection
Borne de connexion
Longueur de tube max.
Surface max. de surveillance
Hauteur max. de surveillance
Alignment angle
Unempfindlichkeit gegenüber Gebäudebewegungen
Vitesse de l'air
Température d'utilisation
Seuil statique
Température ambiante
-10 °C ... 60 °C
Température de stockage
-20 °C ... 75 °C
Longueur d'ondes
1310 nm
Connectivité
ST
Température de l'air prélevé
Humidité relative
Humidité relative
Catégorie
Protection contre les explosions
Indice de protection

Boîtier
Aluminium
Type
Matériau

Couleur
Poids
env. 320 g
Poids

Luftfeuchtigkeit
Longueur du câble
m
Maximum sensor length
m
Rosette
mm
Certification suivant
EC-type examination certificate
Certification suivant

Dimensions
L: 67 mm H: 100 mm P: 22 mm

L: 90 mm H: 100 mm P: 22 mm (avec pattes de fixation)

Déclaration des performances
Certification

Information additionnelle

L'alimentation du convertisseur fibre optique doit être fournie par l'ECS auquel il est raccordé (si besoin en utilisant un convertisseur de tension 781337).
