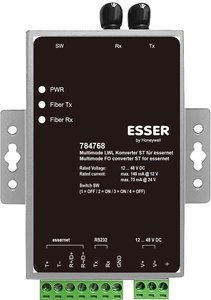

Convertisseur fibre optique pour réseau essernet® multimode

784768 | Convertisseur fibre optique pour réseau essernet® multimode

Interface de conversion électrique/optique pour les réseaux essernet®, fonction répétiteur pour fibre optique multimode.

Le convertisseur fibre optique dispose de connexion F-ST mâle.

Suivant la qualité du câble fibre optique la distance entre 2 ECS en réseau peut atteindre 4000 m au maximum.

Part-No.:
784768

Caractéristiques

  • 2 fibres multimodes sont nécessaires entre les 2 convertisseurs.
  • Type de fibre G50/125 µm ou G62,5/125 µm : l'atténuation max. autorisée de 10 dB correspond à une longueur approximative de 4000 m
  • Jusqu'à 16 connections par convertisseurs fibre optique sur réseau essernet® pour une vitesse de transmission de 62,5 kBd.
  • Jusqu'à 31 connections par convertisseurs fibre optique sur réseau essernet® pour une vitesse de transmission de 500Kb.

Données techniques

Tension d'utilisation
9,5 ... 48 V DC
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Température de fonctionnement
Nombre de sorties de relais
Tension de sortie
Fréquence nominale
Hz
Tension nominale

Tension d'utilisation
V DC
Tension d'utlisation
Alimentation secteur
Courant de repos
Consommation en veille @ 9 V CC
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC
Courant de veille @ 24 V CC
Ruhestrom @ 28 V DC_comp
Courant de repos @ ECS batterie
Courant de repos @ ECS batterie

Consommation de courant
Alarmstrom @ 28 V DC_comp
Consommation électrique @ 12 Vcc
env. 140 mA
Consommation électrique @ 24 Vcc
env. 75 mA

Power consumption @ 5 V DC_comp
Power consumption @ 12 V DC_comp
Power consumption @ 24 V DC_comp
Courant de l'alarme @ 9 V CC
Courant de l'alarme
Courant de l'alarme @ 24 Vcc
Einschaltstrom @ 24 V DC_prefix_comp
Einschaltstrom_prefix_comp
Courant de dérangement
Courant de sortie
A
Consommation de puissance
Alimentation pour dispositifs extérieurs
A
Capacité des batteries
Pouvoir de coupure
Pouvoir de coupure
Sensitivity
Pression acoustique
Sound level @ 24 V DC
Affichage
Flash
Hz
Energie lumineuse
Portée de détection
Borne de connexion
Longueur de tube max.
Surface max. de surveillance
Hauteur max. de surveillance
Alignment angle
Unempfindlichkeit gegenüber Gebäudebewegungen
Vitesse de l'air
Température d'utilisation
Seuil statique
Température ambiante
-10 °C ... 60 °C
Température de stockage
-20 °C ... 75 °C
Longueur d'ondes
850 nm
Connectivité
ST
Température de l'air prélevé
Humidité relative
Humidité relative
Catégorie
Protection contre les explosions
Indice de protection

Boîtier
Aluminium
Type
Matériau

Couleur
Poids
env. 320 g
Poids

Luftfeuchtigkeit
Longueur du câble
m
Maximum sensor length
m
Rosette
mm
Certification suivant
EC-type examination certificate
Certification suivant

Dimensions
L: 67 mm H: 100 mm P: 22 mm

L: 90 mm H: 100 mm P: 22 mm (avec pattes de fixation)

Déclaration des performances
Certification

Information additionnelle

L'alimentation du convertisseur fibre optique doit être fournie par l'ECS auquel il est raccordé (si besoin en utilisant un convertisseur de tension 781337).
