Boîtier pour détecteur de gaine IQ8Quad, ES Detect et F-ECO1000

781463 | Boîtier pour détecteur de gaine IQ8Quad, ES Detect et F-ECO1000

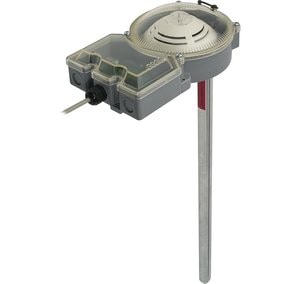

Boîtier pour détecteur de gaine équipé des tubes venturi 781466, 781467 ou 781468 en combinaison avec un détecteur optique de fumée. Le tube Venturi s’installe à l’intérieur de la gaine. Le détecteur une fois monté est accessible en retirant le couvercle plastique transparent. Durant le fonctionnement, le voyant d’alarme du détecteur est visible.

Part-No.:
781463

Caractéristiques

  • Système d'analyse de l'air à tube unique basé sur le principe Venturi
  • Utilisation optimale de la vitesse du débit d'air via la nouvelle conception de tube Venturi
  • Ouverture de maintenance intégrée au capot avant permettant de tester le détecteur de fumée de la conduite d'air
  • Convient pour des largeurs de tuyau d'air de 0,6 à 2,8 m
  • Affichage du flux d'air intégré

Données techniques

Tension d'utilisation
Hochgeschwindigkeitsreaktionszeit
Explosionserkennung
Zulassung für explosionsgefährdete Bereiche
Spektrale Empfindlichkeit
Reaktionszeit_a
Empfindlichkeitsbereiche
Erfassungsbereich
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Température de fonctionnement
Nombre de sorties de relais
Tension de sortie
Fréquence nominale
Hz
Tension nominale

Tension d'utilisation
V DC
Tension d'utlisation
Alimentation secteur
Courant de repos
Consommation en veille @ 9 V CC
Consommation en veille @ 9 Vcc
Courant de repos @ 19 V CC
Courant de veille @ 24 V CC
Ruhestrom @ 28 V DC_comp
Courant de repos @ ECS batterie
Courant de repos @ ECS batterie

Consommation de courant
Alarmstrom @ 28 V DC_comp
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc

Power consumption @ 5 V DC_comp
Power consumption @ 12 V DC_comp
Power consumption @ 24 V DC_comp
Courant de l'alarme @ 9 V CC
Courant de l'alarme
Courant de l'alarme @ 24 Vcc
Einschaltstrom @ 24 V DC_prefix_comp
Einschaltstrom_prefix_comp
Courant de dérangement
Courant de sortie
A
Consommation de puissance
Alimentation pour dispositifs extérieurs
A
Capacité des batteries
Pouvoir de coupure
Pouvoir de coupure
Sensitivity
Pression acoustique
Sound level @ 24 V DC
Affichage
Flash
Hz
Energie lumineuse
Portée de détection
Borne de connexion
Longueur de tube max.
Surface max. de surveillance
Hauteur max. de surveillance
Alignment angle
Unempfindlichkeit gegenüber Gebäudebewegungen
Vitesse de l'air
Température d'utilisation
Seuil statique
Température ambiante
-20 °C ... 50 °C
Température de stockage
-30 °C ... 70 °C
Longueur d'ondes
nm
Connectivité
Température de l'air prélevé
Humidité relative
Humidité relative
Catégorie
Protection contre les explosions
Indice de protection
IP54, IP 65 avec protection 781465

Boîtier
ABS
Type
Matériau

Couleur
gris
Poids
env. 650 g
Poids

Luftfeuchtigkeit
Longueur du câble
m
Maximum sensor length
m
Rosette
mm
Certification suivant
EC-type examination certificate
Certification suivant

Dimensions
L: 165 mm H: 279 mm P: 83 mm


Déclaration des performances
Certification

Accessoires

781464 Filtre de recharge

781465 Protection pour montage extérieur

781466 Tube Venturi, 0.6 m

781467 Tube Venturi, 1.5 m

781468 Tube Venturi, 2.8 m

781469 Kit de montage pour gaine ronde ou isolée

Information additionnelle

Ne convient pas pour les détecteurs série 2000 et 3000.

Ce document est une simple aide à la mise en application des produits de la gamme ESSER by Honeywell. Ce schéma ne peut en aucun cas être considéré comme un schéma de réalisation ni se substituer à la réglementation et aux normes en vigueur (NFS 61-970, NFS 61-932 et R7).

Fiche Technique

Version: 11/2024

Langue:
Français
Extension de document:
pdf
