Caractéristiques
- Chaque sortie a un fusible séparé.
Convertisseur DC/DC 12V/24Vcc

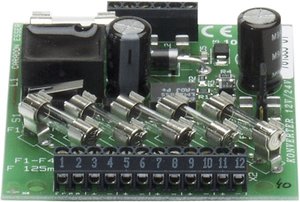

La carte CONV 12/24 alimentée par la sortie 12V de la carte mère de l’IQ8Control fournit une sortie supplémentaire de 24 Vcc 320 mA. L’utilisation peut se faire sur 4 sorties indépendantes ou sur une sortie unique suivant la configuration choisie. Chaque sortie est protégée par un fusible. Quelque soit l‘utilisation choisie, la somme des courants consommés sur le 24V ne doit pas dépasser 320 mA. Dans le mode 4 sorties, le courant maximum par sortie doit rester inférieur à 125 mA. Les convertisseurs assurent également une isolation galvanique.
- Part-No.:
- 781335
Données techniques
- Tension nominale
- V AC
- Nenneingangsspannung
- Nenneingangsstrom
- Welligkeit
- Puissance de sortie EN54-16 (secteur/batterie)
- Ausgangssicherung
- Tension de sortie
- Effizienz
- Art der Installation
- Vorschriften
- Überspannungskategorie
- Protection class
- Installationsort
- Fréquence nominale
- Courant nominal
- Tension d'utilisation
- 9 ... 15 V DC
- Tension de sortie
- 24 V DC ± 10%
- Courant de sortie
- Courant de sortie
- max. 4 x 125 mA ou 1 x 500 mA
- Rated Output Current
- A
- Courant de repos
- Consommation de courant
- Alimentation pour dispositifs extérieurs
- A
- Capacité des batteries
- Alimentation électrique de sécurité
- V DC
- Pouvoir de coupure
- Efficacité
- %
- Cooling
- Température ambiante
- -10 °C ... 50 °C
- Température de stockage
- -15 °C ... 55 °C
- Humidité relative
- < 95 %
- Indice de protection
- IP40 (en boîtier)
- Boîtier
- Couleur
- Poids
- env. 150 g
- Poids
- Longueur du câble
- m
- Dimensions
- L: 65 mm H: 72 mm P: 20 mm
- Déclaration des performances
- DoP-20616130701
- Certification
