Leistungsmerkmale
- Zur Verwendung in Anlagen nach DIN 5035/4844 und DIN EN 50172 (VDE 0108-100)
- Busanschluss – RS 485
- Anschluss – 6-adrig, z. B. l(St)Y 4*2*0,8
- Schutzklasse II

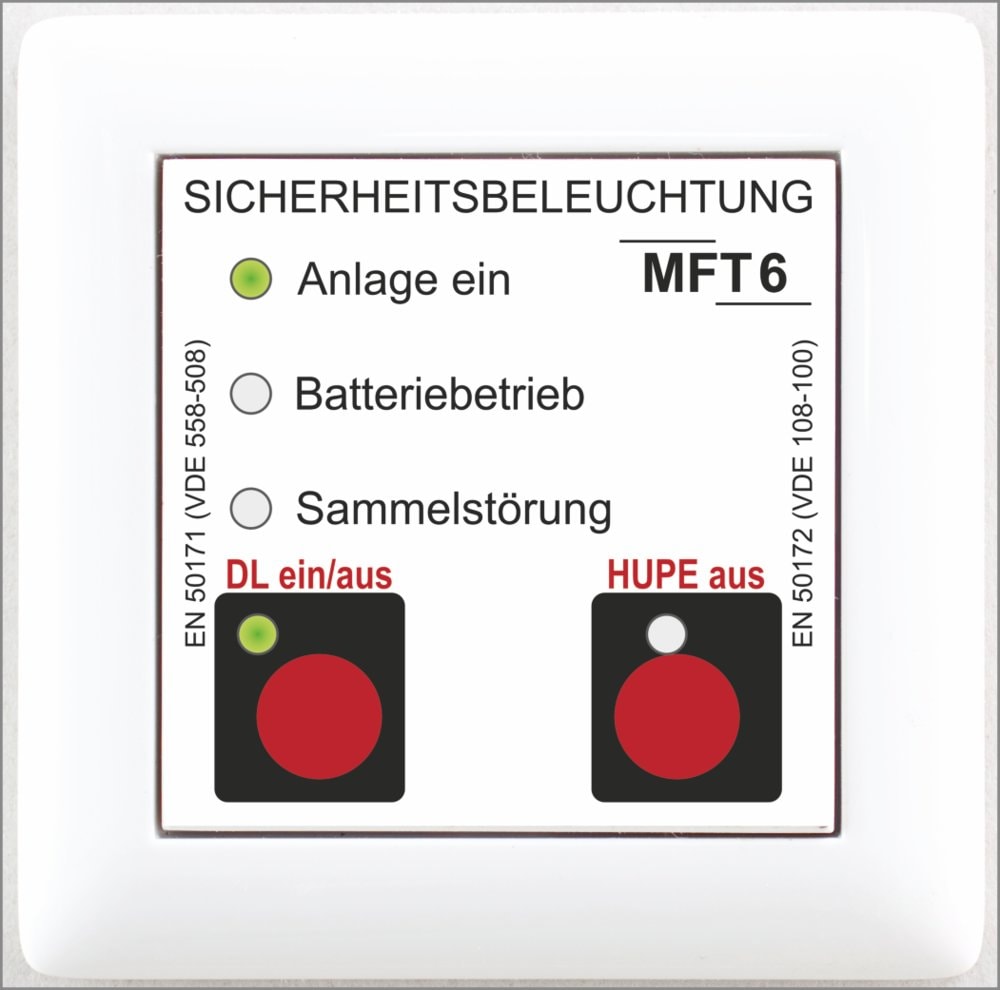

Bus-Meldetableau MFT 6
Melde- und Fernsteuerungstableau nach DIN EN 50172 (VDE 0108 Teil 100) zur externen Meldung der Betriebszustände der Anlage (potenzialfreie Kontakte) mit folgendenAnzeigen und Funktionen:
• Anlage EIN
• Batteriebetrieb
• Sammelstörmeldung (optisches und akustisches Signal)
• Dauerlicht EIN- / AUS schalten (Taster 2 Sekunden drücken)
• Hupe ausschalten zum Quittieren eines akustischen Signals
Das MFT 6 kann problemlos an Bestandsanlagen angeschlossen werden – auch wenn diese mehr Schaltleistung für den >DL EIN-Eingang< benötigen als 30 V/40 mA. "DL EIN/AUS" wird nur über Optokoppler gesteuert.
- Artikel-Nr.:
- AC0016
Technische Daten
- Betriebsspannung
- Anschluss
- Schnittstelle
- Leistungsaufnahme
- Betriebsspannung
- 24 V DC +/-15%
- Nennspannung
- V AC
- Netzspannung
- Nennfrequenz
- Batterie
- Ausgangsspannung
- Kontaktbelastung Relais
- h
- max. Stromkreise
- Umschaltbetrieb
- Leuchtmittel
- Überwachung
- Montage
- Rel. Luftfeuchte
- Schutzart
- IP 20
- Schutzklasse
- Gehäuse
- Farbe
- Material
- Gewicht
- Erkennungsweite
- Umgebungstemperatur
- 0 °C ... 40 °C
- Abmessungen
- B: 80 mm H: 80 mm
- Einbaumaß
- Zulassung
- Eingänge
Zusätzliche Informationen
Bei Verwendung des MFT 6 in Bestandsanlagen muss ein 24 V-Koppelrelais (nicht im Lieferumfang enthalten) verwendet werden.
