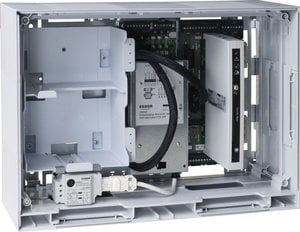

FlexES Control Variante FX2

FX808392 | FlexES Control Variante FX2

Basisvariante zum Aufbau einer Brandmelderzentrale mit Ausbau für max. zwei Modulsteckplätze.

Artikel-Nr.:
FX808392
VdS-Anerkennung:
G 209207

Leistungsmerkmale

  • Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
  • Frei konfigurierbare Funktionalität der eingesetzten Module
  • Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
  • Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
  • Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
  • Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
  • Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
  • Länge der Ringleitung (esserbus®) bis zu 3,5 km
  • Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
  • Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
  • Ereignisspeicher mit 10.000 Einträgen
  • Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
  • Parametrierung, Kalibrierung und Programmierung direkt via USB
  • Galvanische Trennung der Ringe möglich
  • Moduleinbau im laufenden Betrieb möglich


In Verbindung mit Anzeige-und Bedienteil
  • Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
  • Kapazitive Tastatur zur berührungssensitiven Bedienung
  • Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

Technische Daten

Nennspannung
230 V AC
Zertifizierung
Leistungsaufnahme und DAS-Ausgang unter 48 V
Leistungsaufnahme und DAS-Ausgang unter 24 V
DAS Ausgangsspannung (nur positive Sicherheit)
Eingang der Spannungsversorgung
Spannungsfernbedienungseingang mit Spannungsemission
Spannung_Fernbedienungseingang mit Stromunterbrechung
Nennspannung
Nennfrequenz
50 Hz ... 60 Hz
Nennfrequenz
Hz
Nennstrom
0,8 A
Betriebsspannung
Betriebsspannung
V DC
Betriebsspannung
Ausgangsspannung
24 V DC
Nennstrom
Ausgangsspannung
Ausgangsstrom
Ausgangsstrom
Ruhestrom
ca. 192 mA (Grundausbau ohne Bedienteil)

ca. 348 mA (Grundausbau mit Bedienteil)
Ruhestrom @ 12 V DC
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Alarmstrom @ 12 V DC
Strom für ext. Verbraucher
3 A
Belastbarkeit pro Ausgang
Leistungsaufnahme
W
Batterie
Akkukapazität
2 x 12 V / 12 Ah (max. 4 x 12 V / 24 Ah)

Auflösung
Kontaktbelastung Relais
Kontaktbelastung
Anschlussklemmen
Haftkraft
N
Kabeleinführung
Anwendungstemperatur
Umgebungstemperatur
-5 °C ... 45 °C
Lagertemperatur
-10 °C ... 50 °C
Umgebungsbedingungen
Rel. Luftfeuchte
Rel. Luftfeuchte
< 95 % (ohne Betauung)
Schutzart
IP 30
Gehäuse
ABS, 10% glasfaserverstärkt, V - 0
Material
Farbe
grau, ähnlich Pantone 538

Farbe Front
Höhe
Gewicht
Gewicht
ca. 6,5 kg

LWL-Anschluss
Kabellänge
m
Kabel
Abmessungen
B: 450 mm H: 320 mm T: 185 mm
Einbaumaß

Leistungserklärung
DoP-20903130701
Spezifikation
Zulassung
Spannungsversorgung
Ausgangsspannung typisch
Ausgangsleistung
W
Stromaufnahme max.
Akkumulator
Eingänge
Ausgänge
Luftfeuchtigkeit
Montageart
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Versorgungsspannung
V
Versorgungsspannung_a
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Zusätzliche Informationen

Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.

Bitte beachten Sie:

Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt.

Lieferumfang

Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.

Produktdatenblatt

Version: 10.2024

Sprache:
Deutsch
Format:
pdf
