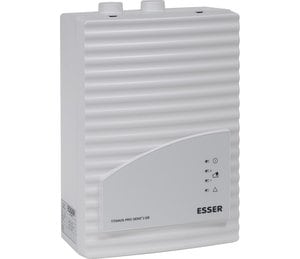

Basiseinheit TITANUS PRO SENS® 2 EB

801522.10 | Basiseinheit TITANUS PRO SENS® 2 EB

Grundgerät zur Wandmontage, vorbereitet zur Aufnahme von bis zu zwei Detektormodulen vom Typ DM-TP-xx.

Das TITANUS PRO SENS® 2 EB ist direkt auf dem esserbus® anschaltbar.

Das Gerät ist werksseitig mit der Frontfolie für den Zweirohrbetrieb ausgestattet.

Artikel-Nr.:
801522.10
VdS-Anerkennung:
G 206118

Leistungsmerkmale

  • Vorbereitet für den Einsatz von bis zu 2 Detektormodulen vom Typ DM-TP-xx zum Anschluss von zwei Rohrleitungen
  • Optische Statusanzeige von Alarm und Störung
  • Anschlussbuchsen für zwei Rauchansaugrohre mit einem Außendurchmesser von 25 mm
  • Anschlussbuchse für Luftrückführung
  • Aufbau einer Zweimeldungsabhängigkeit gemäß VdS-Richtlinie möglich

Technische Daten

Betriebsspannung
14 ... 30 V DC
Hochgeschwindigkeitsreaktionszeit
Explosionserkennung
Zulassung für explosionsgefährdete Bereiche
Spektrale Empfindlichkeit
Reaktionszeit
Empfindlichkeitsbereiche
Erfassungsbereich
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Betriebstemperatur
Anzahl der Relaisausgänge
Ausgangsspannung
Nennfrequenz
Hz
Nennspannung

Betriebsspannung
V DC
Betriebsspannung
Spannungsversorgung
Ruhestrom
Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Ruhestrom @ 24 V DC
max. ca. 295 mA (bei 9 V Lüfterspannung)
Ruhestrom @ 28 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku

Stromaufnahme
Alarmstrom @ 28 V DC
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Stromaufnahme
Leistungaufnahme @ 5 V DC
Leistungaufnahme @ 12 V DC
Leistungaufnahme @ 24 V DC
Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
Einschaltstrom @ 24 V DC
Einschaltstrom
Stromaufnahme bei Störung
Ausgangsstrom
A
Leistungsaufnahme
Strom für ext. Verbraucher
A
Akkukapazität
Kontaktbelastung
Kontaktbelastung Relais
30 V DC/1 A max. 24 W
Empfindlichkeit
Schallpegel
Schallpegel @ 24 V DC
Anzeige
Blitzfrequenz
Hz
Blitzenergie
Reichweite
Anschlussklemmen
max. 1,5 mm²
Maximale Rohrlängen
Überwachungsfläche
Überwachungshöhe
Einstellwinkel
Unempfindlichkeit gegenüber Gebäudebewegungen
Luftgeschwindigkeit
Anwendungstemperatur
Ansprechtemperatur
Umgebungstemperatur
-20 °C ... 60 °C
Lagertemperatur
-25 °C ... 65 °C
Wellenlänge
nm
Anschluss
Ansaugluft-Temperatur
Rel. Luftfeuchte
< 95 %
Rel. Luftfeuchte
Ex-Kategorie
Ex-Schutz
Schutzart
IP 20

Gehäuse
Kunststoff (ABS)
Typ
Material

Farbe
papyrusweiß, ähnlich RAL 9018
Gewicht
Gewicht
ca. 1,35 kg

Luftfeuchtigkeit
Kabellänge
m
Sensorlänge
m
Rückseitige Bodenplatte
mm
Melderspezifikation
Baumusterprüfbescheinigung
Spezifikation
EN 54-20

Abmessungen
B: 200 mm H: 292 mm T: 113 mm
Einbaumaß

Leistungserklärung
Zulassung

Zusätzliche Informationen

Leitungstrenner und Rückstellplatine werden nicht mehr benötigt bzw. sind nicht mehr im Lieferumfang enthalten, da die Geräte mit esserbus®-Alarmierungskoppler ausgestattet sind und diese Funktion im Standard bereits integriert ist.

Besonders geeignet für den Tiefkühlbereich (Temperaturbereich -20°C ... 60°C).

Lieferumfang

Vorkonfiguriertes Grundgerät einschließlich esserbus®-Koppler (Art.-Nr.808623) und Frontfolie.

Produktdatenblatt

Version: 04.2025

Sprache:
Deutsch
Format:
pdf
