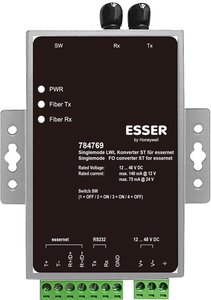

Singlemode LWL Konverter ST für essernet®

Leistungsmerkmale

Zwei Singlemodefasern je Netzwerkabschnitt erforderlich
Glasfaser E9 / 125 µm: Dämpfung max. 17 dB, Entfernung bis zu 30000 m
Glasfaser E10 / 125 µm: Dämpfung max. 17 dB, Entfernung bis zu 30000 m
Bis zu 16 LWL-Strecken pro essernet®-Netzwerk bei einer Übertragungsrate von 62,5 kBd möglich
Bis zu 31 LWL-Strecken pro essernet®-Netzwerk sind bei einer Übertragungsrate von 500 kBd möglic

Technische Daten

Betriebsspannung: 9,5 ... 48 V DC
Hochgeschwindigkeitsreaktionszeit
Explosionserkennung
Zulassung für explosionsgefährdete Bereiche
Spektrale Empfindlichkeit
Reaktionszeit
Empfindlichkeitsbereiche
Erfassungsbereich
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Betriebstemperatur
Anzahl der Relaisausgänge
Ausgangsspannung
Nennfrequenz: Hz
Nennspannung

Betriebsspannung: V DC
Betriebsspannung
Spannungsversorgung
Ruhestrom
Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Ruhestrom @ 24 V DC
Ruhestrom @ 28 V DC
Ruhestrom @ BMZ_Akku
Ruhestrom @ BMZ_Akku

Stromaufnahme
Alarmstrom @ 28 V DC
Stromaufnahme @ 12 V DC: ca. 140 mA
Stromaufnahme @ 24 V DC: ca. 75 mA
Stromaufnahme
Leistungaufnahme @ 5 V DC
Leistungaufnahme @ 12 V DC
Leistungaufnahme @ 24 V DC
Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
Einschaltstrom @ 24 V DC
Einschaltstrom
Stromaufnahme bei Störung
Ausgangsstrom: A
Leistungsaufnahme
Strom für ext. Verbraucher: A
Akkukapazität
Kontaktbelastung
Kontaktbelastung Relais
Empfindlichkeit
Schallpegel
Schallpegel @ 24 V DC
Anzeige
Blitzfrequenz: Hz
Blitzenergie
Reichweite
Anschlussklemmen
Maximale Rohrlängen
Überwachungsfläche
Überwachungshöhe
Einstellwinkel
Unempfindlichkeit gegenüber Gebäudebewegungen
Luftgeschwindigkeit
Anwendungstemperatur
Ansprechtemperatur
Umgebungstemperatur: -10 °C ... 60 °C
Lagertemperatur: -20 °C ... 75 °C
Wellenlänge: 1310 nm
Anschluss: ST
Ansaugluft-Temperatur
Rel. Luftfeuchte
Rel. Luftfeuchte
Ex-Kategorie
Ex-Schutz
Schutzart: IP 20

Gehäuse: Aluminium unlackiert
Typ
Material

Farbe
Gewicht: ca. 320 g
Gewicht

Luftfeuchtigkeit
Kabellänge: m
Sensorlänge: m
Rückseitige Bodenplatte: mm
Melderspezifikation
Baumusterprüfbescheinigung
Spezifikation

Abmessungen: B: 67 mm H: 100 mm T: 22 mm
Einbaumaß: B: 90 mm H: 100 mm T: 22 mm (inkl. Befestigungsösen)

Leistungserklärung
Zulassung

Zubehör

1x Hutschienenmontagekit

1x Verbindungskabel Konverter - essernet®-Modul

Zusätzliche Informationen

Die Stromversorgung des LWL-Wandlers muss durch die Zentrale erfolgen.

An beiden Seiten einer LWL Strecke müssen immer typgleiche LWL-Konverter eingesetzt werden.

Je nach verwendeter Glasfaser sind Entfernungen bis zu 30 km möglich. Geeignet für Singlemodefasern E9/125 μm und E10/125 μm.
