Löschsteuerzentrale BC08

L210138H | Löschsteuerzentrale BC08

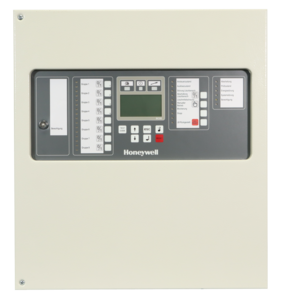

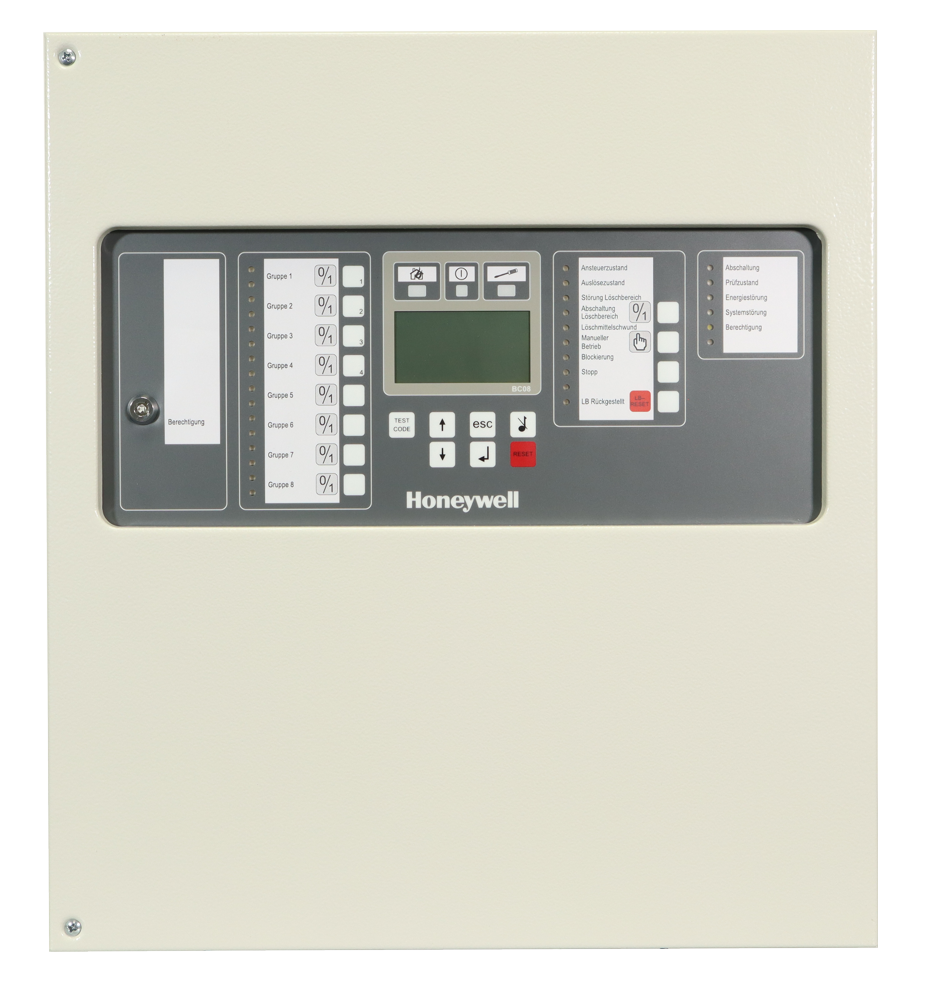

Die kompakte Honeywell Löschsteuerzentrale BC08 wurde für den Einsatz in Einbereichs-Löschanlagen konzipiert. Die Löschsteuerzentrale BC08 umfasst ein Wandgehäuse, das Netzteil mit 2,2 A Ausgangsstrom sowie die Zentralbaugruppe mit Anzeige- und Bedienfeld. Die Zentrale verfügt über Steuereingänge, leitungsüberwachte Ausgänge, Open-Collector Ausgänge sowie potentialfreie Relaisausgänge. Das Gehäuse bietet Platz für Notstrombatterien mit 2 × 12 V / max. 22 Ah. Am Bedienfeld sind 11 Tasten zur direkten Bedienung von Anlageteilen vorhanden.

Artikel-Nr.:
L210138H
VdS-Anerkennung:
VdS-Anerkennung: G 223085

Leistungsmerkmale

  • Zwei frei parametrierbare Steuereingänge
  • Acht frei parametrierbare Open-Collector-Ausgänge.
  • Vier leitungsüberwachte Ausgänge.
  • Drei potentialfreie Relaiskontakte.
  • Erweiterung über zusätzliche Relaiskarten.
  • In die Bedienfront der Zentrale können bis zu drei Schlüsselschalter eingebaut werden.
  • Frei parametrierbare Ausgänge für Steuerungen mit logischen Verknüpfungen zur Aktivierung ermöglichen höchste Flexibilität.
  • Intuitive Menüführung und im Betrieb umschaltbare Menüsprache.
  • Die abnehmbare Zentralbaugruppe sowie reichlich Platz für die Kabeleinführung erleichtern die Montage und Installation
  • Permanente Überwachung und Ladung der Batterien.
  • Die Zentrale ist im Auslieferungszustand sofort einsatzbereit.
  • Individuelle Konfigurationen werden komfortabel mittels PC-Software PARSOFT erstellt.
  • Über eine USB-Schnittstelle kann die Parametrierung vom PC in die Zentrale übertragen oder ausgelesen werden.

Technische Daten

Nennspannung
V AC
Zertifizierung
Leistungsaufnahme und DAS-Ausgang unter 48 V
Leistungsaufnahme und DAS-Ausgang unter 24 V
DAS Ausgangsspannung (nur positive Sicherheit)
Eingang der Spannungsversorgung
Spannungsfernbedienungseingang mit Spannungsemission
Spannung_Fernbedienungseingang mit Stromunterbrechung
Nennspannung
Nennfrequenz
Nennfrequenz
Hz
Nennstrom
Betriebsspannung
Betriebsspannung
V DC
Betriebsspannung
Ausgangsspannung
Nennstrom
Ausgangsspannung
Ausgangsstrom
Ausgangsstrom
Ruhestrom

Ruhestrom @ 12 V DC
Stromaufnahme
(ohne zusätzliche Baugruppen) 85 mA @ 24 VDC
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Alarmstrom @ 12 V DC
Strom für ext. Verbraucher
A
Belastbarkeit pro Ausgang
Leistungsaufnahme
W
Batterie
Akkukapazität

Auflösung
Kontaktbelastung Relais
Kontaktbelastung
Anschlussklemmen
Haftkraft
N
Kabeleinführung
Anwendungstemperatur
Umgebungstemperatur
-5 °C ... 40 °C
Lagertemperatur
Umgebungsbedingungen
Rel. Luftfeuchte
Rel. Luftfeuchte
Schutzart
IP 30
Gehäuse
Stahlblech, 1 mm, pulverbeschichtet
Material
Farbe
grauweiß, RAL 9002

Farbe Front
Höhe
Gewicht
Gewicht
ca. 5,3 kg (ohne Batterien und Erweiterungsmodule)

LWL-Anschluss
Kabellänge
m
Kabel
Abmessungen
B: 384 mm H: 425 mm L: 106 mm
Einbaumaß

Leistungserklärung
Spezifikation
Zulassung
Spannungsversorgung
230 VAC +10/-15%, 47 - 63 Hz
Ausgangsspannung typisch
27,6 VDC
Ausgangsleistung
60 W
Stromaufnahme max.
650 mA @ 230 VAC
Akkumulator
2x 12 V – max 22 Ah
Eingänge
2x frei parametrierbar
Ausgänge
2x überwacht, max 1 A 2x überwacht, max 300 mA 3x potentialfreie Relaiskontakte, 2 A @ 30 VDC; 0.5 A @ 125 VAC 8x Open-Collector Ausgänge, max. 35 mA
Luftfeuchtigkeit
Max. 95% nicht-kondensierend
Montageart
Aufputz
Schaltleistung max.
Schraubklemmen Drahtquerschnitt max.
Stromaufnahme typisch
Versorgungsspannung Alarmgeberkreise
Ausgangsstrom max.
Versorgungsspannung
V
Versorgungsspannung_a
Stromaufnahme bei 24 V
Nennausgangsleistung
min. Ausgangsstrom
max. Ausgangsstrom

Zubehör

L210190 Relaisbaugruppe RL04-1 für 4 potentialfreie Ausgangskontakte

L211143 Relaisbaugruppe RL608-1 für 8 NC/NO Ausgangskontakte oder überwacht

L222004 Relaisbaugruppe RL58-1 für 8 potentialfreie Ausgangskontakte

L222010 Relaisbaugruppe RL58-2 für 4 potentialfreie Ausgangskontakte, hohe Schaltleistung

L222013 Resetmodul MQZ1000-1

L223026 Alarmgebermodul SZ58-3 zur Erweiterung um 4 Alarmgeberstromkreise

L223052 Adapter Energieverteiler

L229014 Spannungsstabilisator 24VDC/3A für externe Geräte
