Leistungsmerkmale
- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 31 Koppler je Ringleitung

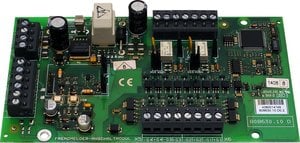

Fremdmelderanschaltmodul RZT 8000-Variante
Das Fremdmelderanschaltmodul ist ein eigenständiger Teilnehmer auf dem esserbus® der Brandmelderzentralen des Brandmeldesystems 8000 und IQ8Control. Es können individuell automatische Brandmelder und Handmelder (Grenzwerttechnik) anderer Hersteller an die 4 Gruppeneingänge angeschaltet werden. Über das interne DC/DC-Modul kann die Spannung aller 4 Gruppen auf 24 V DC konfiguriert werden. Zum Betrieb der Fremdmelder ist kein zusätzliches Resetmodul erforderlich.
- Artikel-Nr.:
- 808630.10
- VdS-Anerkennung:
- G 207098
Technische Daten
- Nennspannung
- V AC
- Nennspannung
- Betriebsspannung
- 10,5 ... 15 V DC
- Externe Spannungsversorgung
- Nennfrequenz
- Nennstrom
- A
- Ruhestrom
- Ruhestrom @ 12 V DC
- Ruhestrom @ 19 V DC
- Alarmstrom @ 12 V DC
- Alarmstrom
- Stromaufnahme
- max. 1.250 mA
- Stromaufnahme
- Stromaufnahme @ 12 V DC
- Stromaufnahme @ 24 V DC
- Kontaktbelastung Relais
- max. 30 V DC/1 A oder 48 V DC/0,5 A
- Melderanzahl/Gruppe
- Betriebsanzeige
- Alarmanzeige
- Anschlussklemmen
- Anwendungstemperatur
- Umgebungstemperatur
- -10 °C ... 50 °C
- Lagertemperatur
- -25 °C ... 75 °C
- Rel. Luftfeuchte
- < 95 %
- Rel. Luftfeuchte
- Schutzart
- Gehäuse
- Farbe
- Gewicht
- ca. 150 g
- Gewicht
- Abmessungen
- B: 150 mm H: 82 mm T: 20 mm
- Einbaumaß
- Leistungserklärung
- DoP-20615130701
Zubehör
788612 Trennerplatine
788600 Aufputz-Gehäuse grau
788601 Unterputz-Gehäuse grau
788650.10 Aufputz-Gehäuse weiß
788651.10 Unterputz-Gehäuse weiß
788605 Einbausatz
Zusätzliche Informationen
Die Möglichkeit der Anschaltung muss im jeweiligen Einzelfall unbedingt vorab mit dem technischen Vertrieb geprüft werden.
