Leistungsmerkmale
- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 31 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

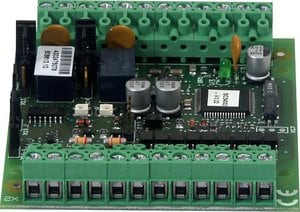

esserbus®-Koppler SST
esserbus®-Koppler-Standard-Schnittstelle (SST) zur Anschaltung von Löschanlagen an die Brandmeldeanlage. An den esserbus®-Koppler kann eine externe Spannungsversorgung von 12 V DC oder 24 V DC angeschlossen werden. Für den 12-V-DC-Betrieb ist der Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung kann überwacht werden.
- Artikel-Nr.:
- 808613.30
- VdS-Anerkennung:
- G 206042
Technische Daten
- Nennspannung
- V AC
- Nennspannung
- Betriebsspannung
- 10 ... 28 V DC
- Externe Spannungsversorgung
- Nennfrequenz
- Nennstrom
- A
- Ruhestrom
- Ruhestrom @ 12 V DC
- ca. 10 mA
- Ruhestrom @ 19 V DC
- Alarmstrom @ 12 V DC
- Alarmstrom
- Stromaufnahme
- max. 120 mA
- Stromaufnahme
- Stromaufnahme @ 12 V DC
- Stromaufnahme @ 24 V DC
- Kontaktbelastung Relais
- 30 V DC/1 A
- Melderanzahl/Gruppe
- Betriebsanzeige
- Alarmanzeige
- Anschlussklemmen
- Anwendungstemperatur
- Umgebungstemperatur
- -10 °C ... 50 °C
- Lagertemperatur
- -25 °C ... 75 °C
- Rel. Luftfeuchte
- < 95 %
- Rel. Luftfeuchte
- Schutzart
- IP 40 (im Gehäuse)
- Gehäuse
- Farbe
- Gewicht
- ca. 28 g
- Gewicht
- Abmessungen
- B: 82 mm H: 72 mm T: 20 mm
- Einbaumaß
- Leistungserklärung
- DoP-20614130701
Zubehör
788603.10 Modulgehäuse für C-Schienen- o. Hutschienenmontage
788650.10 Aufputz-Gehäuse weiß
788651.10 Unterputz-Gehäuse weiß
788600 Aufputz-Gehäuse grau
788601 Unterputz-Gehäuse grau
781336 Spannungskonverter-Ausgangsspannung 12 V DC
Lieferumfang
1 x Beipack mit 3,3 kΩ und 680 Ω Abschlusswiderständen für die Standard-Schnittstelle
