Leistungsmerkmale
- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

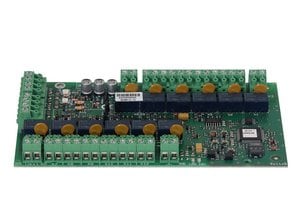

esserbus®-Koppler 12 Relais (8 Bit)
Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Mit der 12-fach-Relaisbaugruppe besteht die Möglichkeit, die Anzahl der Ausgänge pro Zentrale zu erweitern. Er kann je nach Zentrale integriert werden oder mit Brandmeldern gemischt betrieben werden. Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Der esserbus®-Koppler kann optional, durch Aufstecken einer Zusatz-Trennerplatine 788612, erweitert werden. Spannungsversorgung des esserbus®-Kopplers: über die multifunktionale Primärleitung. Der esserbus®-Koppler kann mit einer externen Schaltspannung von 12 V DC oder 24 V DC für die Relais K1 bis K12 beschaltet werden. Die externe Spannungsversorgung des Kopplers kann in den Kundendaten in der Betriebsart überwacht und programmiert werden. In der Betriebsart „potenzialfrei“ ist keine externe Schaltspannung der Relais erforderlich. Es sind 11 Relais frei programmierbar, das 12. Relais ist als Schließkontakt ausgeführt. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 1.000 m.
- Artikel-Nr.:
- 808610.10
- VdS-Anerkennung:
- G 206044
Technische Daten
- Nennspannung
- V AC
- Nennspannung
- Betriebsspannung
- 10 ... 28 V DC
- Externe Spannungsversorgung
- Nennfrequenz
- Nennstrom
- A
- Ruhestrom
- Ruhestrom @ 12 V DC
- Ruhestrom @ 19 V DC
- ca. 250 μA
- Alarmstrom @ 12 V DC
- Alarmstrom
- Stromaufnahme
- Stromaufnahme
- Stromaufnahme @ 12 V DC
- ca. 3 mA
- Stromaufnahme @ 24 V DC
- Kontaktbelastung Relais
- 30 V DC/1 A (max. 3 A je Koppler)
- Melderanzahl/Gruppe
- Betriebsanzeige
- Alarmanzeige
- Anschlussklemmen
- Anwendungstemperatur
- Umgebungstemperatur
- -10 °C ... 50 °C
- Lagertemperatur
- -25 °C ... 75 °C
- Rel. Luftfeuchte
- < 95 %
- Rel. Luftfeuchte
- Schutzart
- IP 40 (im Gehäuse)
- Gehäuse
- Farbe
- Gewicht
- ca. 110 g
- Gewicht
- Abmessungen
- B: 150 mm H: 82 mm T: 20 mm
- Einbaumaß
- Leistungserklärung
- DoP-20611130701
Zubehör
788612 Trennerplatine
788600 Aufputz-Gehäuse grau, ähnlich RAL 7035
788601 Unterputz-Gehäuse grau, ähnlich RAL 7035
788650.10 Aufputz-Gehäuse weiß, ähnlich RAL 9003
788651.10 Unterputz-Gehäuse weiß, ähnlich RAL 9003
Zusätzliche Informationen
Keine überwachte Ansteuerung gemäß EN 54 möglich
Downloads
Produktinformation esserbus®-Koppler
- Sprache:
- Deutsch
- Art.-Nr.:
- 797584
- Dokumententyp:
- Dateigröße:
- 245 kB
