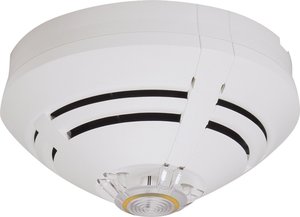

OTG Multisensormelder (CO) IQ8Quad

Multisensormelder mit integriertem Rauch-, Wärme- und Gassensor (CO) zur präventiven Erkennung eines Brandes. Frühzeitige Erkennung von Schwelbränden bis hin zu offenen Bränden durch die kombinierte Auswertung von Streulicht, Temperatur und Gas. Alarmauslösung bei einer für Menschen lebensbedrohlichen Konzentration von dem geruchlosen Gas Kohlenmonoxid (CO).

Technischer Alarm (TAL) bei Überschreitung einer CO-Konzentration programmierbar.

Der Leitungstrenner ist im Melder integriert. Eine Melderparallelanzeige ist zusätzlich anschließbar.

Artikel-Nr.:: 802473
VdS-Anerkennung:: G 205072

Technische Daten

Allgemeine technische Daten:
Leistungserklärung
Nennspannung: V AC
Nennfrequenz
Nennstrom
Ausgangsstrom
Akkukapazität
Betriebsspannung: 8 ... 42 V DC

Betriebsspannung: V DC
Betriebsspannung
Ruhestrom
Lichtquelle
Leuchtfarbe

Ruhestrom @ 9 V DC: μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC: 65 μA
Ruhestrom @ 24 V DC
Ruhestrom @ BMZ_Akku: ca. 225 μA @ 27,5 V
Ruhestrom @ BMZ_Akku: ca. 360 μA @ 42 V
Ruhestrom: μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Einschaltstrom: mA
Stromaufnahme bei Störung: mA
Stromaufnahme Testbetrieb: mA
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC: mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC: mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation: 18 mA
Leistungsaufnahme
Strom für ext. Verbraucher: A
Prüfkapazität
Akkuladung
Ansprechschwelle Wärmemelder
Lastfaktor
Kontaktbelastung Relais
Kontaktbelastung
Schallpegel: dB
Schallpegel @ 12 V DC
Schallpegel @ 24 V DC
Schallpegel
Melderanzahl/Gruppe
Beschaltung
Anzeige
Betriebsanzeige
Alarmanzeige
Störungsanzeige
Blitzfrequenz
Blitzenergie
Blitzfarbe
Lichtstärke


Blitzleuchte
Reichweite
Anschlussklemmen
CO-Voralarm: 75 ppm
CO-Alarm: 100 ppm
Überwachungsfläche: 110 m²
Überwachungshöhe: 12 m
Luftgeschwindigkeit: 0 m/s ... 25,4 m/s
Empfindlichkeit
Anwendungstemperatur: -20 °C ... 50 °C
Umgebungstemperatur
Lagertemperatur: -25 °C ... 75 °C
Rel. Luftfeuchte: < 95 %
Rel. Luftfeuchte
Schutzart: IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option

Schutzklasse
Ex-Schutz
Kategorie
Gehäuse
Material: ABS

Montage
Signalisierungsbereich
Montagehöhe Wand
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Farbe: weiß, ähnlich RAL 9010

Gewicht: ca. 110 g
Gewicht
Optisches Signalbild
Lebensdauer optisch
Drehfrequenz
Abmessungen
Inhalt
Kabellänge: m
Sensorlänge: m
Melderspezifikation: EN 54-7/-5 A2 /-17, CEA 4021
DIBt-Zulassung
Spezifikation

Kabeldurchmesser: mm
Kabeleinführung
Maximale Rohrlängen
Abmessungen: Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Einbaumaß
Länge
Leistungserklärung: DoP-20115130701
Konformität

Zusätzliche Informationen

Wir empfehlen, den integrierten CO-Sensor mit unserem CO-Prüfgas (Art.-Nr. 805583) oder CO-Patrone (Art.-Nr. 805553) im Rahmen der Instandhaltungsmaßnahmen zu testen.

Standzeit Gassensor: min. 5 Jahre

TAL-Bereich CO: 10 ppm ... 150 ppm

Gassensoren (CO) reagieren hauptsächlich auf das bei einem Brand entstehende Kohlenmonoxid (CO). Sie besitzen aber auch eine Querempfindlichkeit auf andere Gase wie Wasserstoff (H2), Acetylen (C2H2) oder Stickstoffmonoxid (NO).

Besondere Kennzeichnung für den Gasmelder auf dem Lichtleitteller: goldener Ring.
