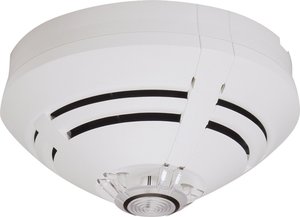

Thermodifferentialmelder IQ8Quad

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit schnellem Temperaturanstieg und integrierter Maximalwertauslösung zur Erkennung von Bränden mit langsamen Temperaturanstiegen. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.

Der Leitungstrenner ist im Melder integriert. Eine Melderparallelanzeige ist zusätzlich anschließbar.

Artikel-Nr.:: 802271
VdS-Anerkennung:: G 204059

Technische Daten

Allgemeine technische Daten:
Leistungserklärung
Nennspannung: V AC
Nennfrequenz
Nennstrom
Ausgangsstrom
Akkukapazität
Betriebsspannung: 8 ... 42 V DC

Betriebsspannung: V DC
Betriebsspannung
Ruhestrom
Lichtquelle
Leuchtfarbe

Ruhestrom @ 9 V DC: μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC: 40 μA
Ruhestrom @ 24 V DC
Ruhestrom @ BMZ_Akku
Ruhestrom @ BMZ_Akku: ca. 220 μA @ 42 V
Ruhestrom: μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Einschaltstrom: mA
Stromaufnahme bei Störung: mA
Stromaufnahme Testbetrieb: mA
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC: mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC: mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation: 18 mA
Leistungsaufnahme
Strom für ext. Verbraucher: A
Prüfkapazität
Akkuladung
Ansprechschwelle Wärmemelder
Lastfaktor
Kontaktbelastung Relais
Kontaktbelastung
Schallpegel: dB
Schallpegel @ 12 V DC
Schallpegel @ 24 V DC
Schallpegel
Melderanzahl/Gruppe
Beschaltung
Anzeige
Betriebsanzeige
Alarmanzeige
Störungsanzeige
Blitzfrequenz
Blitzenergie
Blitzfarbe
Lichtstärke


Blitzleuchte
Reichweite
Anschlussklemmen
CO-Voralarm: ppm
CO-Alarm: ppm
Überwachungsfläche: 30 m²
Überwachungshöhe: 7,5 m
Luftgeschwindigkeit: 0 m/s ... 25,4 m/s
Empfindlichkeit
Anwendungstemperatur: -20 °C ... 50 °C
Umgebungstemperatur
Lagertemperatur: -25 °C ... 75 °C
Rel. Luftfeuchte: < 95 %
Rel. Luftfeuchte
Schutzart: IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option

Schutzklasse
Ex-Schutz
Kategorie
Gehäuse
Material: ABS

Montage
Signalisierungsbereich
Montagehöhe Wand
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Farbe: weiß, ähnlich RAL 9010

Gewicht: ca. 110 g
Gewicht
Optisches Signalbild
Lebensdauer optisch
Drehfrequenz
Abmessungen
Inhalt
Kabellänge: m
Sensorlänge: m
Melderspezifikation: EN 54-5 A1R / -17:2005
DIBt-Zulassung
Spezifikation

Kabeldurchmesser: mm
Kabeleinführung
Maximale Rohrlängen
Abmessungen: Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Einbaumaß
Länge
Leistungserklärung: DoP-20103130701
Konformität

Zusätzliche Informationen

Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring
