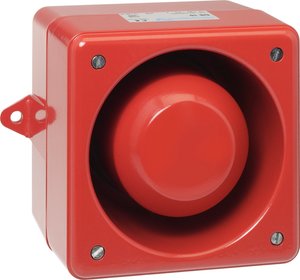

Ex-Schallgeber DS 10, 12 V DC

045040 | Ex-Schallgeber DS 10, 12 V DC

Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung (Zone 2 und 22) geeignet. Das robuste Aluminium-Druckgussgehäuse ist beständig gegen Umwelteinflüsse und Chemikalien. Der DS10 erfüllt die technischen Forderungen der DIN 33404-3 "Gefahrensignale für Arbeitsstätten".

Artikel-Nr.:
045040
VdS-Anerkennung:
G 28609

Leistungsmerkmale

  • 9 Tonfolgen programmierbar:
  • Dauerton
  • Wechselton
  • Intervallton
  • Sirene
  • Feueralarm (unterschiedliche nationale Bestimmungen berücksichtigt)

Technische Daten

Allgemeine technische Daten:
Leistungserklärung
Nennspannung
V AC
Nennfrequenz
Nennstrom
Ausgangsstrom
Akkukapazität
Betriebsspannung
11 ... 14 V DC

Betriebsspannung
V DC
Betriebsspannung
Ruhestrom
Lichtquelle
Leuchtfarbe

Ruhestrom @ 9 V DC
μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
μA
Ruhestrom @ 24 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku
Ruhestrom
μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
ca. 300 mA
Stromaufnahme @ 24 V DC
Einschaltstrom
mA
Stromaufnahme bei Störung
mA
Stromaufnahme Testbetrieb
mA
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC
mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation
mA
Leistungsaufnahme
Strom für ext. Verbraucher
A
Prüfkapazität
Akkuladung
Ansprechschwelle Wärmemelder
Lastfaktor
Kontaktbelastung Relais
Kontaktbelastung
Schallpegel
dB
Schallpegel @ 12 V DC
112 dB(A)
Schallpegel @ 24 V DC
Schallpegel
Melderanzahl/Gruppe
Beschaltung
Anzeige
Betriebsanzeige
Alarmanzeige
Störungsanzeige
Blitzfrequenz
Blitzenergie
Blitzfarbe
Lichtstärke


Blitzleuchte
Reichweite
Anschlussklemmen
CO-Voralarm
ppm
CO-Alarm
ppm
Überwachungsfläche
Überwachungshöhe
Luftgeschwindigkeit
Empfindlichkeit
Anwendungstemperatur
Umgebungstemperatur
-25 °C ... 55 °C
Lagertemperatur
-40 °C ... 70 °C
Rel. Luftfeuchte
< 90 %
Rel. Luftfeuchte
Schutzart
IP 66, IP 67

Schutzklasse
Ex-Schutz
Kategorie
Gehäuse
Material
Alu-Druckguss GD-AI Si12 Cu

Montage
Signalisierungsbereich
Montagehöhe Wand
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Farbe
rot, ähnlich RAL 3000

Gewicht
Gewicht
ca. 1,95 kg
Optisches Signalbild
Lebensdauer optisch
Drehfrequenz
Abmessungen
Inhalt
Kabellänge
m
Sensorlänge
m
Melderspezifikation
DIBt-Zulassung
Spezifikation
EN 54-3

Kabeldurchmesser
mm
Kabeleinführung
Maximale Rohrlängen
Abmessungen
B: 150 mm H: 150 mm T: 143 mm
Einbaumaß
Länge
Leistungserklärung
Konformität

Zusätzliche Informationen

Der Signalgeber darf aufgrund der Konformitätserklärung in Zone 2 und 22 eingesetzt werden.
