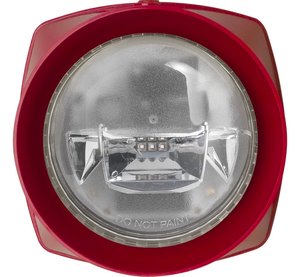

IQ8Alarm Plus/FSp kombinierter Sprachsignalgeber, weißer Blitz /Sondersprache

807372RW.SV98 | IQ8Alarm Plus/FSp kombinierter Sprachsignalgeber, weißer Blitz /Sondersprache

Wie 807372RW, jedoch mit individueller Zusammensetzung von bis zu 5 Landessprachen, maximale Aufnahmezeit beträgt 169 Sekunden.

Artikel-Nr.:
807372RW.SV98
VdS-Anerkennung:
G 218031

Leistungsmerkmale

  • Vollständig busversorgter Alarmgeber
  • esserbus®-Plus-Funktionalität
  • Energieeffizient
  • Bis zu 13 Signalgeber pro esserbus®-Plus
  • Jeder Signalgeber mit integriertem Trenner
  • Synchrone Ansteuerung


Eigenschaften Optik:
  • EN 54-23 konform
  • W Kategorie
  • Signalisierungsbereich bis zu 8,0 m Raumbreite bei Wandmontage
  • Raumgröße über tools 8000 einstellbar


Eigenschaften Akustik:
  • EN 54-3 konform
  • Hoher Schalldruck
  • Lautstärke über tools 8000 in 8 Stufen programmierbar
  • 20 verschiedene Signaltöne, inkl. DIN-Ton
  • Multilinguale Sprachalarmierung in 5 unterschiedlichen Landessprachen
  • Unterschiedliche Sprachbausteine für Alarmierung, Evakuierung und Testalarm programmierbar
  • Sprachalarmierung, 5 vorprogrammierte Alarmtexte und weitere landestypische Alarmierungssignale

Technische Daten

Optik
Lastfaktor Optik
3 *1 ... 7,9
Blitzfrequenz
0,5 Hz *1 /1 Hz
Blitzenergie
Blitzfarbe
weiß
Lichtstärke
ca. 6,6 cd eff. *1 / max. 17 cd eff. @ W-3,6-8


Signalisierungsbereich
W-2,4-5 / 60 m³ *1 … W-3,6-8 / 230 m³
Montage
Wand
Spezifikation
EN 54-23: 2010 / -17: 2005
Akustik
Lastfaktor Akustik
4
Schallpegel
90 db(A) +/- 2 dB @ 1 m / @ 90° / @ DIN Ton, für Sprache &Ton

97 db(A) +/- 2 dB @ 1 m / @ 90° / @ DIN Ton, nurTon
Schallpegel @ 12 V DC
Schallpegel
Montage
Spezifikation
EN 54-3: 2001 / A1: 2002 / A2 : 2006 / -17: 2005

EN 54-3 akustischer Signalgeber

EN 54-3 akustischer Sprachsignalgeber
Max. Eingangsspannung (Ui)
V DC
Max. Eingangsstrom (Ii)
mA
Max. Ausgangsstrom (Io)
mA
Max. innere Kapazität (Ci)
Baumusterprüfbescheinigung
Ex-Kategorie
Ex-Schutz

Spezifikation
Allgemeine technische Daten:
Betriebsspannung
14 ... 42 V DC (über esserbus®-PLus)

Betriebsspannung
V DC
Betriebsspannung
Ruhestrom
mA

Ruhestrom @ 9 V DC
μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
55 μA
Ruhestrom @ BMZAkku
ca. 300 μA @ 42 V
Ruhestrom @ BMZAkku
Ruhestrom
μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC
mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation
mA
Leistungsaufnahme
Lastfaktor gesamt
7 *1 ... 11,9
Lastfaktor
Anschlussklemmen
max. 1,5 mm² (AWG 30-14)
Überwachungsfläche
Überwachungshöhe
Luftgeschwindigkeit
Anwendungstemperatur
Umgebungstemperatur
-10 °C ... 55 °C
Lagertemperatur
-25 °C ... 75 °C
Rel. Luftfeuchte
< 95 % (ohne Betauung)
Rel. Luftfeuchte
Schutzart
IP 43 *2

IP 56 mit IP Sockel 806202 *3
Gehäuse
Kunststoff PC (Polycarbonat)
Material

Montage
Montagehöhe Wand
Kategorie
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Montagehöhe
m
Farbe
rot, ähnlich RAL 3020

Kalotte: transparent / teilgefrostet
Gewicht
ca. 300 g (mit Sockel)
Warntongeberspezifikation
DIBt-Zulassung
Kabeldurchmesser
mm
Kabeleinführung
Abmessungen
Ø: 112 mm T: 78 mm
Einbaumaß
Ø: 112 mm T: 93 mm (mit IP Sockel)

Leistungserklärung
DoP-21431171215

Zubehör

806202 IP Sockel, rot

Zusätzliche Informationen

Verwendung des tiefen IP Sockels reduziert die dB Ausgabe um durchschnittlich 3 dB

*1 Werkseitige Einstellung, Konfiguration mit Service- und Programmiersoftware tools 8000.

*2 IP 21C gem. EN 54‑3 / ‑23

*3 Verwendung des Sockels gem. EN 54-3/-23 nach Abschluss des Anerkennungsverfahrens

Änderungen der werkseitigen Einstellungen für EN 54-23 Signalisierungsbereiche sind mit BMZ FlexES Control und Programmiersoftware tools 8000 ab V1.24 möglich.

Ein benutzerfreundlicher Online Guide hilft Ihnen, die richtige Auswahl an EN 54‑23‑Produkten für Ihr Projekt zu finden. Geben Sie einfach die Raumdimensionen ein, um einen Überblick über die Anzahl der benötigten Geräte, deren Einstellungen und Berechnungen des Lastfaktors zu erhalten. Zu finden auf www.esser-systems.com.

Für Bestellungen bitte die im Anhang abgedruckten „Bestellinformationen für Alarmgeber IQ8Quad und IQ8Alarm Plus“ beachten.

Stornierung und Rücknahme sind ausgeschlossen.

Lieferumfang

Programmiert mit einer individuellen Zusammensetzung von bis zu 5 Landessprachen.
